俄羅斯泰克諾AC’TECHNO-AC’電纜和管道定位器Success AG-438.15N 產品簡介：
產品型號：AG-438.15N
產品品牌：泰克諾AC’TECHNO-AC’
產品類別：管線定位儀
產品備注：電纜定位器
俄羅斯泰克諾AC’TECHNO-AC’電纜和管道定位器Success AG-438.15N 產品概述：

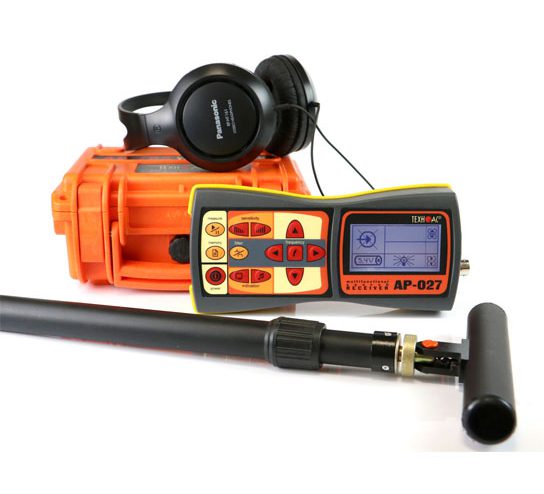

易于使用的金屬管道和電纜檢測套件，由接收器 AP-027、電磁傳感器和發射器組成。
接收器頻率：50(60) Hz / 100(120) Hz / 512 Hz / 1024 Hz / 8192 Hz / 33 kHz
發射器頻率：0.5 / 1.0 / 8.2 / 33 kHz
發射器 20W
存儲 31 個信號電平并顯示圖形
顯示屏上信號的視覺指示：刻度、圖形和頻譜
測量序列、最大和最小信號電平的圖形可視化（移動圖表）
聲音指示
帶寬選擇
頻譜（和“過濾”）信號的兩段指示
輕的
長時間佩戴舒適
液晶顯示器
保修：1年
俄羅斯泰克諾AC’TECHNO-AC’ 電纜和管道定位器Success AG-438.15N 產品特征：
地下公用設施的高精度定位可達 6m
顯示器上信號的視覺指示：刻度、圖形和頻譜
被動頻率：電源線檢測，BB模式
有效頻率：512 / 1024 / 8192 / 32768 Hz
俄羅斯泰克諾AC’TECHNO-AC’ 電纜和管道定位器Success AG-438.15N 產品應用：

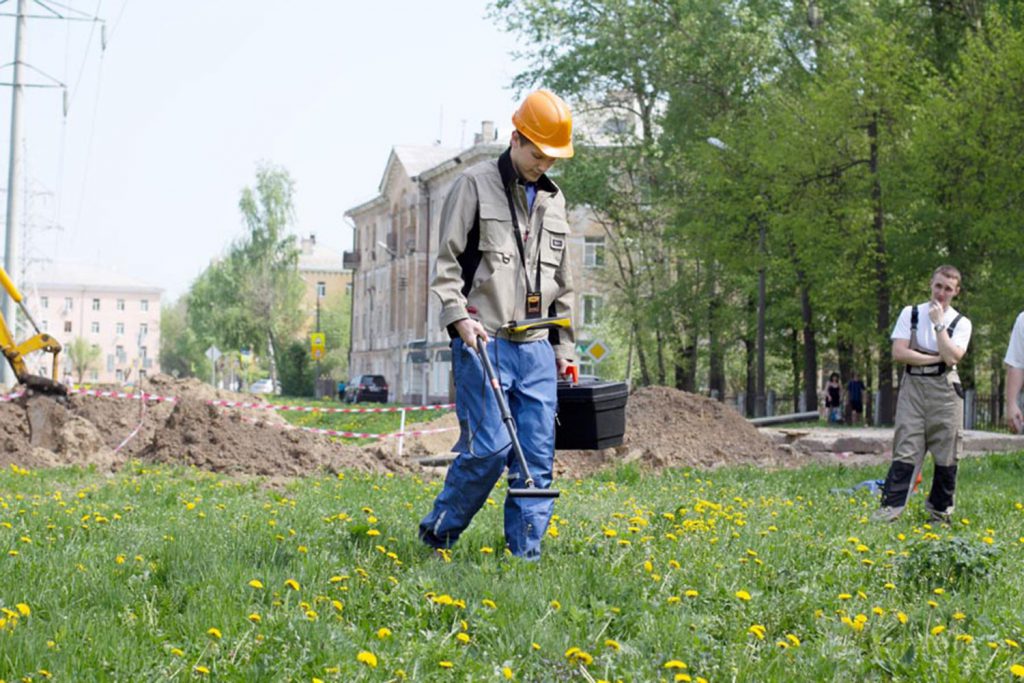

檢測地下高達 6 m 深的電纜
檢測地下最深 6 m 的任何金屬管道
地面施工前勘察地面
距發射機連接處的跟蹤距離可達 5 公里
最小和最大追蹤方法
間接測量深度
俄羅斯泰克諾AC’TECHNO-AC’ 電纜和管道定位器Success AG-438.15N 產品參數：
| 范圍 | 追蹤 |
| 接受信號的類型 | 連續/脈沖 |
| 接收器濾波器的頻率 | 準諧振濾波器的中心頻率 50 至 60 Hz、100 至 450 Hz 至 50 Hz、120 至 540 Hz 至 60 Hz、512 Hz / 1024 Hz / 8192 Hz / 33kHz |
| ?寬帶?，（工作模式） | 0.05 至 8.6 kHz |
| 增益系數 | 100分貝 |
| 視覺指示 | 液晶顯示 -所選模式和參數的符號和含義。 |
| 輸出信號電平的動畫（移動）比例 | |
| 輸出信號電平的數字值和動畫（移動）刻度 | |
| 輸出信號電平的圖形（移動圖） – 輸出信號電平的頻率內容 | |
| 保存在“存儲器”中的輸出信號電平的數字和圖形顯示 | |
| 聲音指示 | 耳機自然寬帶或過濾信號 |
| 耳機合成聲音。調頻 | |
| 內置發射器 – 合成聲音。調頻 | |
| 供應 | 電壓 4 到 7 V。 – 堿性電池 АА 類型 1,5 V（4 個）。 |
| 連續運行時間不少于 | 20小時 |
| 環境溫度 | -20°С至+50°С |
| 防護等級 | IP54 |
| 接收器 AP-027 尺寸 | 220×102×42（毫米） |
| 電子單元重量 | 0,46 公斤 |

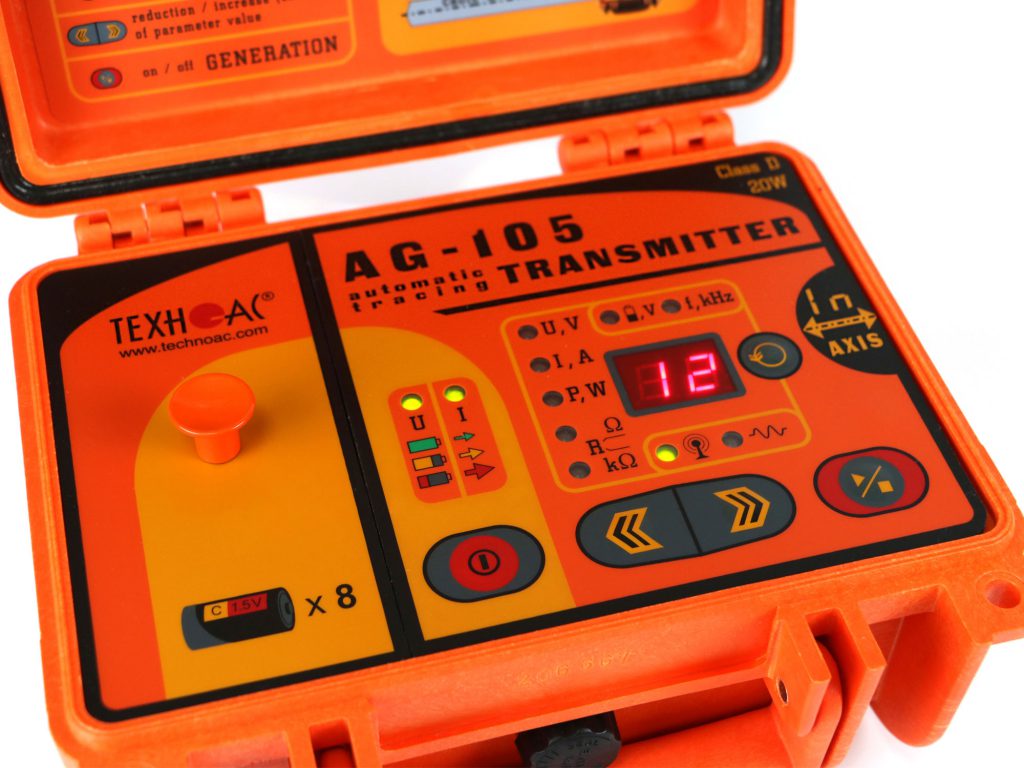

| 發射機 AG-105 技術規格 | |
| 連續 ?Co? 或脈沖 ?Pu? 信號的頻率，Hz ± 0,1% – ?kHz? | |
| 加載“夾子”或“夾子” | 512 – ?0.5? / 1024 – ?1.0? / 8192 – ?8.2? / 32768 – ?33? |
| ?天線?模式 | 8192 – ?8.2? / 32768 – ?33? |
| 操作模式 | |
| ?天線?模式 | 內部發射電感? In ?。 |
| 外置感應發射天線? An ?。 | |
| ?調制?模式（特殊形式的信號） | 脈沖? Pu ?（正弦信號的短期傳輸）。傳輸持續時間 0.12 秒。傳輸重復頻率 1Hz。 |
| 雙頻? 2F ?（同時產生1024Hz、8192Hz）。振幅比 4/1（分別）。 | |
| 電源電壓 12…15V 下的輸出參數 | |
| 輸出電流，A | |
| 手動增量下受程序限制， ≥ | 5 – 在頻率 512Hz ?0.5? / 1024Hz ?1.0? / 8192Hz ?8.2? / ?2F? |
| 3 – 在頻率 32768Hz ?33? | |
| 由程序設置以通過外部負載“夾子”或“夾子”進行自動調整，≥ | 0,2 – 在頻率 512Hz ?0.5? / 1024Hz ?1.0? / ?2F? |
| 0,1 – 在頻率 8192Hz ?8.2? / 32768Hz ?33? | |
| 最大輸出電壓，V | |
| 取決于?調制?，≥ | 32 – 在雙頻調制模式?2F? |
| 40 – 在其他模式下 | |
| 最大輸出功率，W | |
| 受程序限制，≥ | 20 -在連續 ?Co? 和脈沖 ?Pu? 模式中，頻率為 512Hz ?0.5? / 1024Hz ?1.0? / 8192Hz ?8.2?，負載電阻高達 80Ω 在雙頻模式 ?2F?，負載電阻高達 50Ω . |
| 6 – 頻率為 32768Hz ?33?，負載電阻高達 260Ω。 | |
| 電源 | |
| 電源電壓的工作范圍 | 振蕩啟動的最低可接受電壓 – 7V。 |
| 操作的最大允許電壓 – 15V。 | |
| “振蕩”模式下的自動關斷電壓 < 4,2V。 | |
| 電池組 | 8 個 ?堿性? 電池 1.5V ?type С? 推薦 – ?Duracell ? ULTRA?。 |
| 外部電源（可選） | 電池?12V?（例如汽車）輸出電壓11…14V，最大電流不小于4A。 |
| 電源適配器АG114М.02.020（基于 GS60A15-P1J ?MEAN WELL? 的額外附件）輸出電壓 15V，功率 60W。 | |
| 操作時間（?生命周期?） | 在電池組運行時，?type Сх8? 由所用堿性電池的質量（容量和?負載能力?）定義，在 ?Co?和?2F? 模式下 可以等于4 到 6 小時或從 20 到 30 小時在 ?Pu? 模式下，在 ?連續? 模式 ?Co? / ?2F? 的初始輸出電壓 7W 或脈沖調制模式 ?Pu? 的初始輸出電壓 15W。 |
| 在外部電源下完全由外部能源特性調節，因此在市電下工作時間是無限的。 | |
| 操作特點 | |
| 振蕩過程中輸出電壓的自動控制 | 根據電源的“能量潛力”對輸出功率進行比例控制。 |
| 設備自動關機 | 在“停止”模式下的電源電壓 < 6,5V。 |
| 在“振蕩”模式下的電源電壓 < 4,2V。 | |
| 電源電壓 > 15.5V。 | |
| 如果超過允許的吸收電流值（確切數字取決于實際模式）。 | |
| 如果在調整過程中輸出短路（啟動終端放大器的硬件安全系統）。 | |
| 在不符合振蕩模式設置的情況下，取決于輸出端是否安裝了外部天線（切換到“停止”模式）。 | |
| 如果在“停止”模式下出現“長”（≈ 100 秒）停機時間（如果未按下按鈕）。 | |
| 負載調整 | 自動，直至達到特定消耗率或達到負載電流： – ≥ 0,2A 在頻率 512Hz ?0.5? / 1024Hz ?1.0? / ?2F?；- ≥ 0,1А 在頻率 8192Hz ?8.2? и 32768Hz ?33?。 |
| 手動后自動調整。 | |
| 正在檢查的實用程序的連接選項 | ?聯系?與“地球返回”的聯系。 |
| ?非接觸? 連接與內部發射天線 ?In? 的應用。 | |
| 使用外部感應發射天線 ?An? 進行 ?非接觸式? 連接（與內部發射天線 ?In? 相比，發射強度更高，更容易進入公用設施）。 | |
| 使用傳輸感應“夾子”的“非接觸式”連接（我們可以從束中選擇電纜）。 | |
| 結構參數 | |
| 功率輸出放大器 | 技術 — 將D 級效率更新至 85%。 |
| LED指示燈 | 單獨的發光二極管指示參數和模式。 |
| 數字指示器顯示模式和參數值，還顯示?MULTIMETER?測量的輸出參數，例如：輸出電壓 (V)、負載電流 (A)、負載功率 (W) 和負載電阻 (Ω /kΩ)。 | |
| 電子單元（外殼）的外形尺寸，不超過，mm。 | 216х180х105mm |
| 電子單元的重量，不超過，kg | 2 |
| 運行時允許的環境溫度范圍 | – 30 °С 至 +60°С使用“電池”電源，不建議在低于零的環境溫度下使用設備。 |
| 防護等級 | IP65（外殼關閉時）。 |
