在線腐蝕監測系統
在線腐蝕監測系統產品介紹：
一、在線腐蝕檢測的目的
建立在線腐蝕監測系統，其意義主要有以下幾點：（1）可以識別腐蝕的高發區間，可以對介質腐蝕性進行實時監測和評估，預防事故的發生，減少非計劃停車，為科學管理與決策提供依據，保證安全管理方面的需要；（2）預測設備壽命，最大化運行周期，保持生產裝置的技術完整性以避免環境污染，避免第三方損傷和意外的生產延誤，保障經濟效益；（3）有利于分析腐蝕原因，了解腐蝕過程與工藝參數之間的關系，優化工藝防腐方案，或評價一些防腐方法的實際效果。
在線腐蝕監測系統由監測探針（探頭/電極）、現場安裝附件及其腐蝕（測厚/PH）變送器、數據處理硬/軟件系統及數據服務器組成；該系統主要功能是采用探針對管線、設備的腐蝕狀況進行在線監測，測試腐蝕的總體腐蝕速率的變化，了解裝置的腐蝕趨勢、介質PH變化、金屬本體厚度變化及評估添加藥劑的效率，調整注入藥劑工藝；由監測系統軟件進行數據處理，繪制總體腐蝕速率曲線圖譜，顯示和計算具體腐蝕數據，分析腐蝕趨勢，為生產裝置的工藝防腐提供參考數據，為設備的安全穩定運行保駕護航。
二、裝置在線腐蝕監測點信息建議表
（待技術方案確認時需現場勘查整理具體安裝部位、溫度等以下空白參數的填寫，現場安裝及實際運行過程中，業主可隨時對現場安裝部位進行調整，系統提供商必須無條件配合提供技術支持，保證系統的平穩有效運行。）
三、系統概述

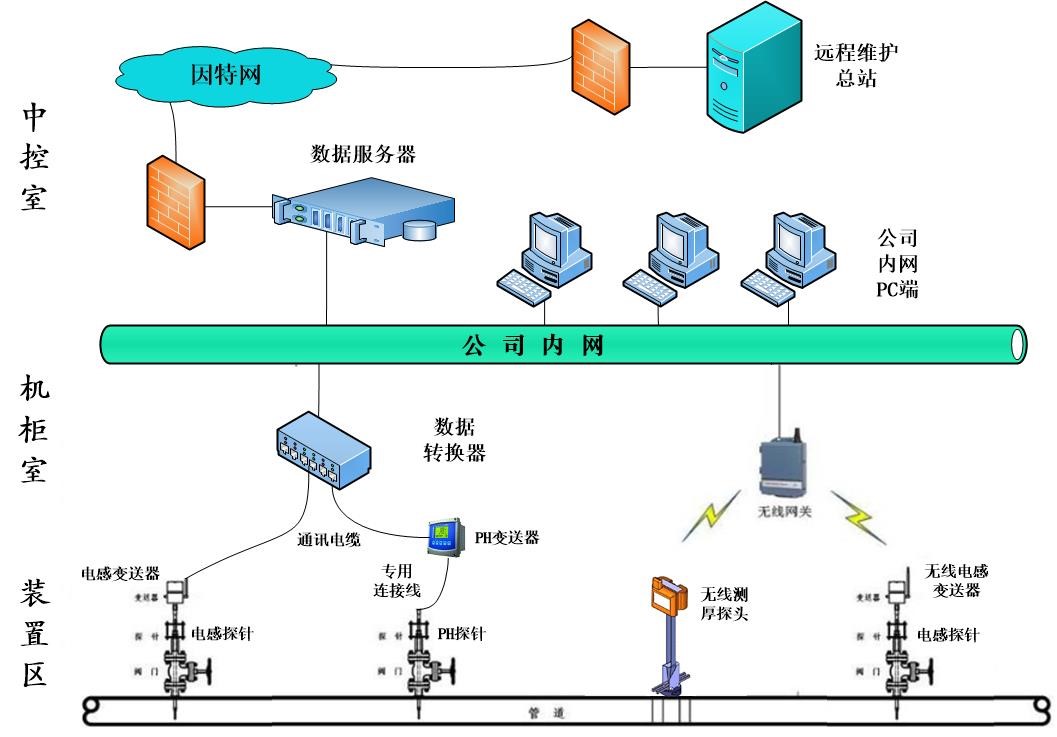

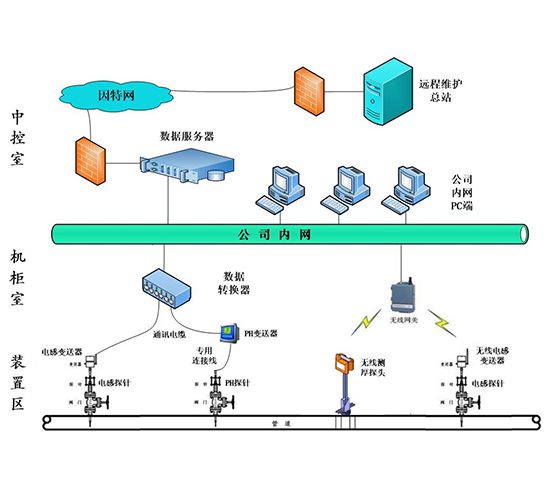

系統基本組成為：腐蝕探針、PH探頭及測厚探頭、數據變送器及測厚節點、數據通訊轉換器、服務器、及專用操作工具包等。
腐蝕變送器與腐蝕探針安裝在現場，將監測到的信號轉換為相應信號（電感變送器信號：RS-485，PH變送器信號為HART信號）傳送至數據通訊轉換器。數據通訊轉換器安裝在現場機柜室的機柜內，負責為現場腐蝕變送器供電并接收現場腐蝕檢測數據，并將監測數據通過工廠局域網TCP/IP 協議傳送至腐蝕監測數據管理服務器。
腐蝕監測數據管理服務器配有在線腐蝕監測管理軟件，分析診斷軟件，數據報警模塊和數據遠程通訊軟件，用于處理腐蝕檢測數據，給出分析結果并通過工廠局域網發布腐蝕監測數據。工廠局域網的客戶端可通過網頁形式訪問服務器，瀏覽腐蝕在線監測數據。
四、腐蝕在線檢測產品技術參數
MICROCOR是目前全世界范圍內唯一可在任何腐蝕過程的環境下，進行快速、準確測量腐蝕速率的技術。測量可以在各種介質中進行：如導電溶液、非導電溶液、油、霧、氣、多相環境，地下、或水泥中。利用MICROCOR可以清楚地看到一般測量技術所不能檢測到的腐蝕速率的短期變化。這種特點使得MICROCOR成為一種用于腐蝕過程監測，腐蝕過程控制，緩蝕劑效應評價，陰極保護研究的理想測試技術。

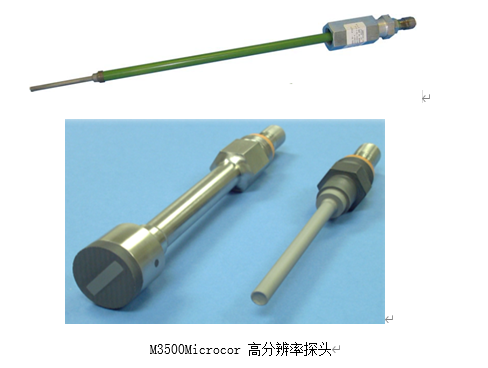

MICROCOR探頭采用全焊接技術，密封性好，耐高壓、耐腐蝕能力強。探頭最大承受壓力可達10.3MPa。
探頭使用壽命長：0.5mm/a厚探頭，在10mpy (0.254mm/年)腐蝕環境當中可連續使用1年。

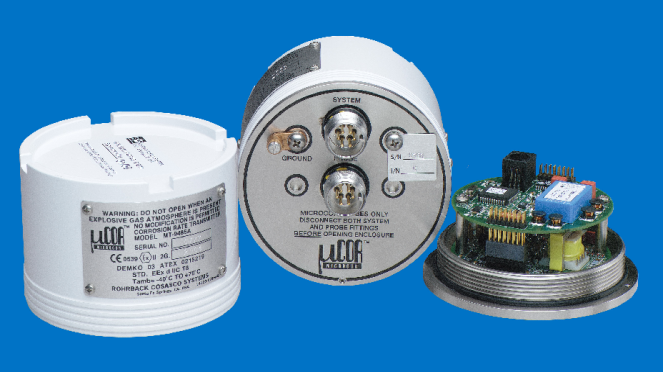

Microcor高分辨率數據變送器采用密封防爆盒，底部連接插頭為玻璃-鍍金插腳連接，并采用雙重O型密封圈密封，工作電源為24VDC，輸出信號為RS485信號。變送器有測量、邏輯以及電源等模塊組成，所有這些模塊在出廠前都已被標定。其工作原理為電磁感抗測量法（獲得北美、歐盟專*認證，專*號：5,583,426）。
主要性能特點：
DEMKO 03 ATEX 0215219
STD EEX d II C T6
Tamb= -40C to +70C
美國/加拿大：Class I, Zone 1, AEx d IIC T6/EX d IIC T6
Class I, Div 1, Groups A, B, C, D
Tamb= -40℃ ～ +70℃
2.腐蝕通訊集中器
腐蝕通訊集中器做為儀表部分的信號集中轉換處理核心，負責為現場設備提供24VDC直流電源，并且將現場數據RS485格式轉換為TCP/IP格式，通過工廠局域網把檢測數據傳送到服務器。
其主要功能如下：
3.系統數據服務器
系統數據服務器做為腐蝕在線監測系統的管理核心部分，配置腐蝕在線監測系統專業管理軟件，可實時存儲、計算、顯示監測現場探針監測數據及形成數據與圖譜。
系統數據服務器的主要功能：

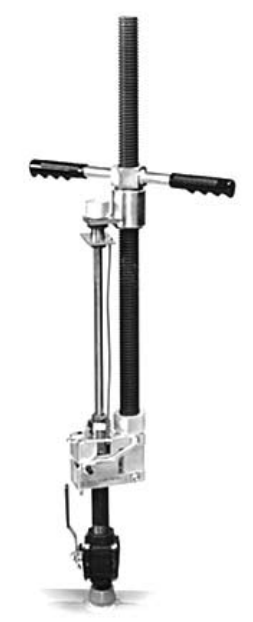

4.在線探針專用工具
技術規格：

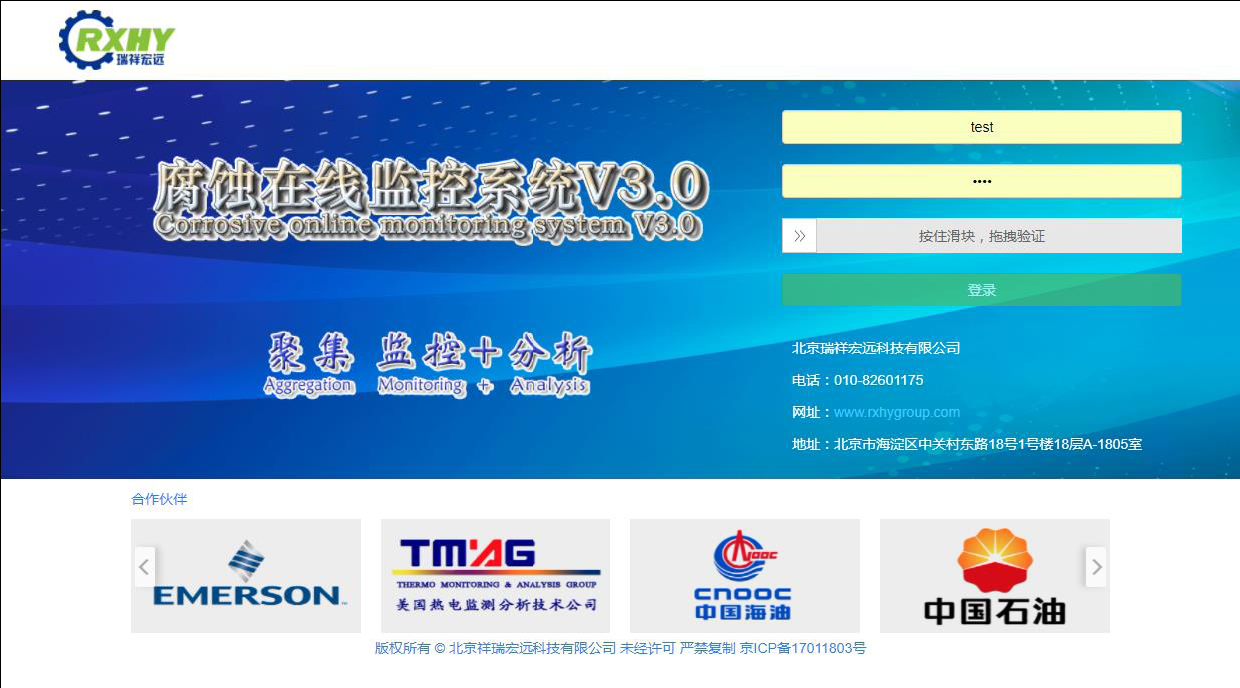

5.腐蝕在線監測系統專業軟件
功能簡介：
五、 ?數據瀏覽共享
在裝置機柜間機柜內安裝1臺腐蝕通訊集中器，接入業主公司腐蝕監測系統網絡，由網絡傳輸信號給腐蝕監測系統數據服務器，系統數據服務器支持遠程訪問，各個現場裝置、廠內科室等的網內計算機皆可通過IE瀏覽器訪問腐蝕監測專業管理軟件進行查詢與操作。
六、 系統集成通訊
腐蝕監測系統支持標準Modbus?TCP/IP通信協議；數據服務器與任意網內計算機終端之間采用標準的TCP/IP通訊協議，與業主公司內部局域網一致。
七、 產品業績表
1.??? 電感探針應用業績表
| 序號 | 工程或項目名稱 | 業主名稱 | 業績時間 |
| 1 | 華北石化腐蝕在線監測系統 | 中石油華北石化公司 | 2014年 |
| 2 | 中石油格爾木煉油廠在線腐蝕監測 | 中石油格爾木煉油廠 | 2014年 |
| 3 | 四川石化腐蝕在線監測 | 中石油華東院 | 2015年 |
| 4 | 呼和浩特石化公司腐蝕在線監測 | 中石油呼和浩特石化公司 | 2015年 |
| 5 | 西部管道公司儲備庫等在線腐蝕監測 | 中石油管道分公司 | 2015年 |
| 6 | 云南石化裝置腐蝕在線監測 | 中石油寰球院 | 2015年 |
| 7 | 陜京一線腐蝕在線監測 | 中石油北京天然氣管道有限公司 | 2015年 |
| 8 | 陜京二線腐蝕在線監測 | 中石油北京天然氣管道有限公司 | 2016年 |
| 9 | 烏魯木齊石化腐蝕在線監測 | 中石油烏魯木齊石化公司 | 2016年 |
| 10 | 陜京四線腐蝕在線監測 | 中石油北京天然氣管道有限公司 | 2017年 |
 |
|
