儀器所屬分類：產品中心 => 其他 => 電工類儀器儀表
Tektronix 泰克

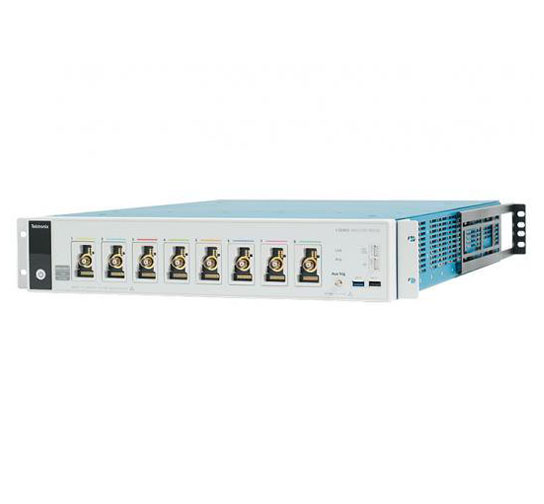

Tektronix 泰克OM4000 光調制分析儀產品介紹：
產品型號：OM4000
產品品牌：Tektronix 泰克
產品類別：分析儀
產品備注：光調制分析儀
Tektronix 泰克OM4000 光調制分析儀產品應用：
OM4245 使用相干檢測來采集*高 80 GBaud 的光纖信號，然后使用 DSP 功率來分析調制和信號源屬性。 它會提供豐富的結果和圖表。 動態的 MATLAB 集成可提供*高的分析系統定制性和可擴展性。
OM4245 相干光調制分析儀與 DPO70000SX 系列 70 GHz 實時示波器緊密集成，為您的系統配置提供*大程度的靈活性。
為了獲得高波特率， OM70000 相干光調制測試系統 可以使用 70GHz 光接收機提供超過 100GBaud 的測試能力。
Tektronix 泰克OM4000 光調制分析儀產品特點：
* 通過 DPO70000SX 系列 70 GHz 實時示波器和 DSA8300 系列 70 GHz 取樣示波器完整檢定最高 80 GBaud 的信號
* 支持多載波系統，包括 400G 超級通道
* 為光信號提供最佳的信號處理算法
* 相位或幅度調制信號的詳細分析
* 支持雙偏振態傳輸
* 兼容第三方相干接收機
* 直接 MATLAB 接口
* 系統內置兩路窄線寬 ECDL 激光
Tektronix 泰克OM4000 光調制分析儀產品優勢：
* 與泰克的實時和取樣示波器緊密集成，實現經過校準的系統性能
* 執行多載波系統自動測試，提供完備的通道測量結果，實現快速分析
* 無需成為信號處理專家也可獲得最佳結果
* Q 因數圖提供 BER 與判定門限和 SNR 的關系
* 觀察偏振狀態和消光比
* OM2210 可靈活支持現在和將來需求
* 允許修改任何變量進行可定制的快速分析
* 幫助快速校準驗證

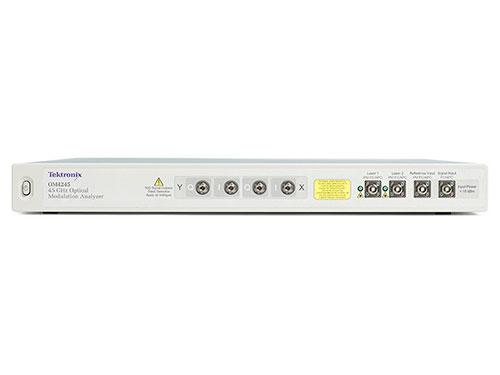

OM4245光學調制分析儀（OMA）是一款45 GHz 1550 nm（C和L波段）光纖測試系統，用于可視化和測量復雜的調制信號，為測試相干和直接檢測的傳輸系統提供了完整的解決方案。OM4245包括一個極化和分相接收器和分析軟件，可同時測量對于高級光纖通信很重要的調制格式，包括QPSK，8QAM，16QAM，PAM4等偏振復用（PM）格式。OMA軟件執行所有校準和處理功能，以實現實時突發模式星座圖顯示，眼圖顯示，龐加萊球和誤碼檢測。
無與倫比的靈活性
精密光接收器
用戶定義的可擴展性
400G和1Tb / s超通道支持
某些功能僅在與Tektronix示波器一起使用時才可用。
2 MATLAB是MathWorks的注冊商標。
OM4000系列儀器是業內首個可同時使用實時和等效示波器的儀器。這種空前的架構使用戶可以通過一個光調制分析儀（OMA）來獲得兩種采集格式的好處。OM4200系列繼續保持這種靈活性。對于需要高采樣率分析的客戶，將OM4200與實時示波器（如Tektronix DPO70000SX系列）配合使用可能是最佳選擇。對于需要高垂直分辨率（例如調制器檢定）分析的客戶來說，等效時間示波器可能是最有益的。使用具有足夠帶寬的泰克示波器解決方案，可以提供高達80 GBaud的相干分析。
泰克相干光學產品線中的公用線程是公用用戶界面（OUI），用于控制數據的操作和顯示。顏色等級，持久性和顏色鍵選項可用于幫助您可視化數據。在圖中，由于IQ數據序列的相對時序（圖的中上部分），水平過渡比垂直過渡更罕見。另一個偏振星座圖以顏色等級顯示，僅帶有符號點（中下部）。眼圖也可以使用顏色等級（右下）。
還可以單獨訂購此OUI，而無需OM4200來使用另一個相干接收機系統分析數據。OUI軟件的僅數據捕獲和分析版本稱為OM1106光調制分析儀軟件。
OM4200用戶界面（OUI）顯示顏色等級的圖形選項。符號也可以用彩色鍵表示先前的狀態。顯示的數據為112 Gb / s PM-QPSK。
OM4200用戶界面（OUI），顯示所選等效時間測量的顯示。
OUI接收有關用戶提供的信號的信息以及來自示波器的采集數據，并將其傳遞到MATLAB工作區，如下圖所示。然后調用一系列MATLAB腳本來處理數據并產生結果字段變量。然后，OUI檢索這些變量并繪制它們。可以通過連接到OUI或直接連接到MATLAB工作區來完成自動化測試。
OUI / MATLAB數據流
用戶不需要任何對MATLAB的熟悉；OUI可以管理所有MATLAB交互。但是，高級用戶可以訪問MATLAB接口內部函數來創建用戶定義的解調器和算法，或者用于自定義分析可視化。
對于實時采樣系統，數據采集之后的第一步是恢復時鐘并在符號中心以每個符號1個采樣的頻率重新定時數據，以進行偏振分離和后續算法（在圖中以上方路徑顯示）。還以10倍的波特率（用戶可設置）對數據進行重新采樣，以定義將眼圖中或星座圖中的符號相互連接的跡線（顯示為下部路徑）。
時鐘恢復方法取決于所選的信號類型。然后根據符號中心樣本恢復激光相位。一旦恢復了激光相位，該場的調制部分可用于與每個支路的預期數據對齊。此時，在考慮了數據極性中所有可能的歧義之后，可以通過查找實際數據與預期數據之間的差異來計算誤碼。該軟件選擇具有最低BER的極性。一旦知道了實際數據，就可以進行第二次相位估計，以消除可能由于激光相位跳變而引起的誤差。一旦計算了字段變量，OUI就可以使用它們進行檢索和顯示。
在每個步驟中，為指定的數據類型選擇最佳算法，除非需要，否則無需用戶干預。
數據流經“核心處理”引擎。
泰克OMA的用戶界面稱為OUI。OUI使您可以輕松地配置和顯示測量值，還提供了一種使用WCF或.NET通信對第三方應用程序進行軟件控制的方法。也可以通過MATLAB或LabVIEW進行控制。
下圖顯示了QAM測量設置。地塊可以移動，停靠或調整大小。您可以關閉或創建圖以僅顯示所需的信息。
在OM4200用戶界面（OUI）上進行QAM測量。
除了繪圖上提供的數字測量值外，這些測量值還匯總在“測量值”窗口中，其中還會顯示統計信息。圖中顯示了其中一些測量的示例。
來自O(shè)M4200用戶界面（OUI）的帶注釋的測量表。
OUI旨在從示波器收集數據，并以極快的速度將其移入MATLAB工作區，以提供最大的數據刷新率。然后在MATLAB中處理數據，并提取結果變量以進行顯示。
由于100％的數據處理都是在MATLAB中進行的，因此測試工程師可以輕松地探究處理過程，以了解整個過程中的每個步驟。通過為開發中的新技術編寫自己的MATLAB算法，研發實驗室還可以利用緊密的MATLAB集成優勢。
不用擔心使用哪種算法。當您在OUI中選擇一種信號類型（例如PM-QPSK）時，軟件會將最佳算法應用于該信號類型的數據。每種信號類型都有專門設計的信號處理方法，最適合該應用。這意味著您可以立即獲得結果。
設計用于電無線信號的信號處理算法不能始終與用于復雜光調制信號的噪聲較大的源配合使用。我們強大的信號處理方法可以承受足夠的相位噪聲，甚至可以測試傳統上通過差分或直接檢測（例如DQPSK）測量的信號。
Q曲線是一種處理數據信號質量的好方法。每次數據采集后，都會在信號上進行大量BER測量與決策閾值的比較。繪制BER與決策閾值的關系曲線可顯示信號的噪聲特性。高斯噪聲將在Q曲線上產生一條直線。還計算了最佳決策閾值和外推BER。這將為您提供兩個BER值：實際計數的錯誤除以計數的位數，以及在BER太低而無法快速測量時使用的外推BER。
Q圖。
一旦消除了激光相位和頻率波動，就可以在復合平面上繪制出產生的電場。當僅繪制符號中心的值時，這稱為星座圖。當在復雜平面上還顯示連續跡線時，這通常稱為相圖。由于可以打開或關閉連續走線，因此我們都將其稱為星座圖。符號點的散布指示調制與理想值的接近程度。符號點由于附加噪聲，發射器眼圖閉合或光纖損傷而散開。可以通過符號標準偏差，誤差矢量幅度或模板違規來測量散射。
星座圖。
在星座圖上進行的測量可在與每個圖形窗口關聯的“彈出”面板上找到。星座圖可用的測量值在下面描述。
星座測量
| 測量 | 描述 |
| 伸長 | Q調制幅度與I調制幅度之比是衡量特定極化信號的I和Q分支調制均衡程度的方法 |
| 真實偏見 | 用百分比表示，表示星座向左或向右移動了多少。除零以外的實際（同相）偏置通常表示發送器調制器的同相支流在眼中心未對稱驅動 |
| 伊馬格·比亞斯（Imag?Bias） | 用百分?jǐn)?shù)表示，表示星座向上或向下移動了多少。除零以外的虛數（正交）偏置通常表示發射機調制器的正交支流在眼中心未對稱驅動 |
| 大小 | 圖中給出單位的所有符號幅度的平均值。這可以用來找到兩個極化信號的相對大小 |
| 相位角 | 變送器IQ相位偏置。通常應該是90 |
| 象限的StdDev | 符號點距離平均符號的標準偏差，以圖形上給出的單位表示。為BPSK和QPSK顯示 |
| EVM（％） | 每個符號點與理想符號點的RMS距離除以以百分比表示的理想符號的大小 |
| EVM標簽 | 右圖所示的單獨的EVM選項卡按星座組提供了EVM％。編號被布置為對應于符號布置。這是設置發射器調制器偏置的理想選擇。例如，如果左側組的EVM高于右側，則調整同相發送器調制器偏置以更強地驅動負軌 |
| 遮罩標簽 | 右圖所示的單獨的“遮罩”選項卡提供了按星座組劃分的遮罩違例數。編號被布置為對應于符號布置。掩碼閾值在“引擎”窗口中設置，可用于通過/失敗發射機測試 |
“顏色等級”功能提供了一個無限余輝圖，該圖中點的出現頻率由其顏色指示。此模式有助于揭示單色中不容易看到的圖案。請注意，以下示例的星座較低的組比頂層的具有較高的EVM。在大多數情況下，這表明正交調制器偏向正軌的距離過大。從近似正確的交叉點來看，這是不明顯的。在這種情況下，不當偏置的調制器會掩蓋不當偏置的驅動器放大器。

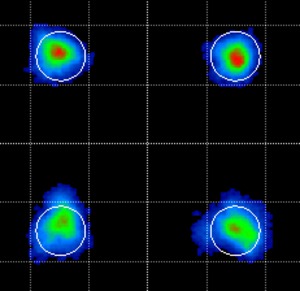

顏色等級星座。
顏色等級細膩。
“顏色關鍵點星座圖”是一項特殊功能，當不在“顏色等級”中時可以使用。在這種情況下，符號顏色由前一個符號的值確定。這有助于揭示模式依賴性。在這里，它表明模式依賴關系應歸咎于其他組的EVM不佳。調制器的非線性通常會由于RF電纜損耗而掩蓋這種類型的模式相關性，但是此處調制器的不當偏置會導致將其傳輸?shù)焦庑盘?hào)中。

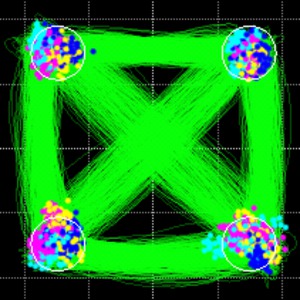

顏色鍵星座–如果先前的符號位于象限1（右上）中，則當前符號的顏色為黃色。如果先前的符號在象限2（左上方）中，則當前符號為洋紅色。如果先前的符號位于象限3（左下方）中，則當前符號為淺藍色（青色）。如果先前的符號位于第4象限（右下方）中，則當前符號為純藍色。
可以為適當?shù)恼{(diào)制格式選擇眼圖。支持的眼圖格式包括Field Eye（僅是復雜平面中相位軌跡的真實部分），Power Eye（模擬泰克示波器光學輸入所顯示的眼睛）和Diff-Eye（模擬眼圖），其通過使用1生成的眼圖位延遲線干涉儀。與星座圖一樣，您也可以右鍵單擊以選擇顏色選項。現場眼圖提供以下測量：
視場圖。
| 測量 | 描述 |
| Q（分貝） | 根據眼睛的線性決策閾值Q因子的20×Log10計算 |
| 眼高 | 從平均1級到平均0級的距離（繪圖單位） |
| Rail0標準開發 | 根據判定閾值Q因子測量確定的0級標準偏差 |
| Rail1標準開發 | 由決策閾值Q因子測量確定的1級標準偏差 |
上述涉及Q因子的函數使用Bergano 1在論文中描述的決策閾值方法。當測量間隔中的誤碼數量很少時（通常是這種情況），從誤碼率得出的Q因子可能不是信號質量的準確度量。但是，決策閾值Q因數是準確的，因?yàn)樗谒行盘?hào)值，而不僅僅是基于跨越定義邊界的信號值。對于多電平信號，以上測量按圖中相應眼圖張開的順序列出。第一行的值對應于最上方的眼圖張開。
1 NS Bergano，F(xiàn)W Kerfoot，CR Davidson，“光放大器系統中的余量測量”，IEEE Phot。科技 Lett。
| 測量 | 描述 |
| 過沖 | 信號的部分過沖。報告支路一個值，對于多級（QAM）信號，它是所有超調量的平均值 |
| 下沖 | 信號的部分下沖（負向過渡的上沖） |
| 上升時間 | 信號的上升時間為10-90％。報告支路一個值，而對于多級（QAM）信號，它是所有上升時間的平均值 |
| 下降時間 | 信號下降時間90-10％ |
| 偏斜 | 相對于特定支流交叉點之間的中點相對于功率眼的中心的時間 |
| 交叉點 | 上升和下降沿相交處的垂直分?jǐn)?shù)分?jǐn)?shù) |
除了眼圖外，查看信號與時間的關系通常也很重要。例如，查看在誤碼附近的字段值在做什么是很有啟發性的。所有顯示符號中心值的繪圖都會通過將點涂成紅色來指示該符號是否出錯（假設數據已同步到所指示的圖案）。測量與時間圖以這種方式特別有用，因?yàn)樗兄趨^(qū)分由于噪聲，圖案相關性或圖案誤差引起的誤差。
測量與時間圖中的錯誤符號。
復調制信號本質上是3D的，因?yàn)橥嗪驼环至侩S時間變化。3D眼圖可將星座圖和眼圖有效地組合為單個3D圖。這有助于可視化復雜數量在位周期內的變化。該圖可以旋轉和縮放。
PoincaréSphere也可用于3D模式。當查看每個符號的極化狀態時，3D視圖很有用。這些符號傾向于在龐加萊球體上形成簇，這可以向?qū)I(yè)用戶揭示。非標準化的斯托克斯向量也可以在此視圖中繪制。
Analysis Controls窗口允許您設置與系統及其測量相關的參數。
MATLAB窗口。
信號頻譜窗口。
分析參數
| 參數 | 描述 |
| 頻率 | 時鐘恢復在軟件中執行，因此僅需要預期時鐘頻率的頻率范圍 |
| 信號類型 | 信號類型（例如PM-QPSK）確定用于處理數據的算法 |
| 數據模式 | 通過物理支路指定已知的PRBS或用戶模式可進行錯誤計數，星座定位和兩階段相位估計 |
用戶模式可以在此處顯示的MATLAB窗口中分配。數據模式可以輸入到MATLAB中，也可以通過測量高SNR信號直接找到。
校正后的電場隨時間變化的FFT可以揭示很多有關數據信號的信息。頻譜不對稱或偏移可能表明激光頻率誤差過大。頻譜的周期性顯示數據支路之間的相關性。激光相位與時間數據的FFT可用于測量激光相位噪聲。
偏振數據信號通常開始時與PM光纖軸完全對齊。但是，一旦進入標準單模光纖，偏振狀態將開始漂移。然而，仍然有可能測量偏振態并確定偏振消光比。該軟件鎖定每個極化信號。這兩個信號的極化狀態顯示在表示龐加萊球一個面的圓形圖上。背面的狀態通過將標記涂成藍色來表示。可以通過倒置背面使正交度可視化，以便正交信號始終以相同的顏色出現在同一位置。因此，藍色表示背面（Stokes向量的該分量的負值），X表示X分支，O表示Y分支，并且繪制了Stokes向量以使左，下，
InvertedRearFace –選中此框會使Poincaré球面顯示的背面反轉，從而使兩個正交極化始終始終在彼此之上。

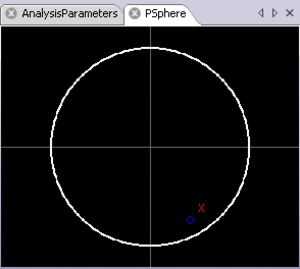

PoincaréSphere窗口。
在研究傳輸實現時，重要的是要能夠補償由長距離光纖傳輸或光學組件造成的損害。色散（CD）和偏振模色散（PMD）是兩個重要的線性損傷，可以通過OM4200系列軟件進行測量或校正。PMD測量基于接收到的信號與背對背發射機信號或理想信號的比較。這將直接測量PMD，而不是根據自適應濾波器的行為進行估算。用戶可以指定要計算的PMD訂單數。一階PMD的精度在10 Gbaud時約為?1 ps。CD補償算法沒有內在限制。它已成功用于補償數千ps / nm。
您可以使用“脫機”功能區中的“記錄”按鈕將工作空間記錄為.MAT文件序列。這些文件記錄在默認目錄中，通常是MATLAB工作目錄，除非先前已更改。您可以首先使用Home功能區的Offline Commands部分中的Load按鈕從一系列.MAT文件中播放工作區。通過使用Ctrl鍵標記要加載的文件并用鼠標標記文件名來加載序列。您還可以使用Shift鍵加載連續的序列，并使用鼠標標記序列中的第一個和最后一個文件名。使用“主頁”功能區的“脫機命令”部分中的“運行”按鈕可以循環顯示所記錄的.MAT文件。您執行的所有篩選和處理都會在重播記錄文件時進行。
工作區記錄和回放。
即使正在部署100G相干光學系統，也仍在提出和開發400G及以后的體系結構。一種引起關注的架構是“超級通道”。超級通道的配置差異很大。一些建議要求由2個DP-16QAM載波實現400G。其他建議是針對由10個或更多DP-QPSK載波??組成的500 Gb / s。其中一些載波安排在標準ITU載波網格上，而另一些則支持12.5 GHz“無網格”布局。顯然，此類下一代系統需要靈活的測試工具。OM4245或OM4225的選件MCS為執行此類測試提供了完全的靈活性。
多載波設置。

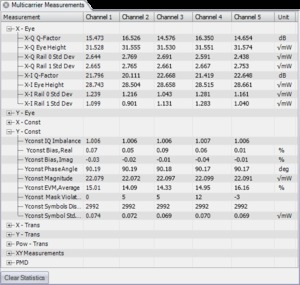

多載波測量。
對于制造商來說，跳槽超級通道或研究人員研究替代方案，必須由用戶定義的超級通道配置。選件MCS允許用戶根據需要在超信道定義內設置盡可能多的載波。每個載波可以有一個任意的中心頻率。不施加載波網格間距。載波中心頻率可以設置為*對值（以THz為單位）或相對值（以GHz為單位）。OUI通常為每個載波重新調整OM4245本機振蕩器。但是，在示波器帶寬內可以容納多個載波的情況下，可以從軟件中根據公共本地振蕩器頻率對多個載波進行解調。用戶可以靈活地為每個載波指定*選的本地振蕩器頻率。
超通道頻譜。
一旦配置了超級通道，系統便可以在每個通道上進行測量，而無需用戶進一步干預。OUI自動調諧OM4245本機振蕩器，在該通道上進行測量，再調諧到下一個通道，依此類推，直到對整個超級通道進行了測量。每個通道的結果均實時顯示，并在進行所有測量后保留下來，以便于比較。
對單個通道所做的所有相同測量結果也可用于超級通道配置中的單個通道。此外，多載波測量結果可以并排使用，以便在通道之間進行比較。眼圖，星座圖和光譜圖等可視化可以一次查看單個通道，也可以疊加所有通道以進行快速比較。為了分離多載波組中的信道，可以應用幾種不同的濾波器，包括升余弦，貝塞爾，巴特沃思，奈奎斯特和用戶定義的濾波器。這些濾波器可以是任何階數或滾降因子，并且可以跟蹤信號頻率。
泰克是唯一可以提供從信號生成到調制，采集和分析的完整相干光學測試系統的測試和測量供應商。
泰克提供了幾種能夠產生相干光波形的信號發生儀器。AWG70000系列任意波形發生器（AWG）和PPG3000系列可編程模式發生器提供了靈活選擇適合測試要求的信號發生儀器類型的靈活性。
AWG70000系列可在10位垂直分辨率下達到高達50GSa / s的采樣率。這種性能水平允許直接產生現代相干光通信系統所需的IQ基帶信號。AWG70000系列的任意波形生成功能使創建16QAM或64QAM等多電平信號，對信號增加損傷或創建針對測試系統的實際效果進行預補償?shù)牟ㄐ纬蔀榭赡堋?/p>
PPG3000系列可以生成高達32 Gb / s的碼型，并在一臺儀器中提供1個，2個或4個通道。模式可以是標準PRBS模式，也可以是用戶定義的。使用4通道碼型發生器使創建雙極化IQ波形非常簡單。
相干光信號生成是AWG的更高要求之一。僅在性能最高的儀器（如Tektronix AWG70000系列）上，才能滿足通道采樣率，帶寬，記錄長度以及時序和同步質量方面的要求。產生理想或失真信號的獨特能力，以及無需添加任何額外硬件即可輕松添加新的調制方案和信號處理算法的能力，使得AWGs成為進行相干光通信研究和開發的理想工具。
工程師需要儀器級的光信號源來測試最新的100G，400G和1Tb / s相干光學產品。泰克OM5110多格式光學發送器可靈活地以高達46 GBaud的速率調制所有最常見的相干光學格式。
OM5110多格式光發射機是C波段和L波段發射機，能夠調制最常見的相干光調制格式，例如PM-QPSK和PM-16QAM。當與信號源（例如AWG70001A任意波形發生器或PPG3204 32 Gb / s碼型發生器）結合使用時，它將提供完整的相干光測試信號生成系統。
對于相干光發射器或收發器制造商，OM5110可用作比較模塊設計的最佳參考。OM4245光學調制分析儀可用于測量正在開發的變送器的性能，然后與OM5110參考變送器進行比較。自動或手動設置所有放大器和調制器偏置點的靈活性使用戶可以模擬自己設備的低于理想性能。
相干光接收機制造商還可以將OM5110用作理想的發射機，通過它來測試接收機的性能并在最佳情況下證明其功能。然后，使用諸如AWG70001A任意波形發生器之類的儀器，可以將光損傷添加到信號中，以在各種實際情況下測試接收機。
隨著對網絡帶寬需求的增加，正在研究諸如多載波“超級信道”之類的新傳輸方案。OM5110可以充當超級通道系統的心臟。可以從外部組合多個光學載波，并使用外部信號輸入將其用作OM5110的激光源。泰克提供外部激光源，例如OM2012可調諧激光源，可用于創建超通道系統。通過這種配置，可以創建具有總計數據速率（例如400G，1Tb / s或更高）的系統。
| 特性 | 描述 | 實時支持的功能 | 等效時間支持功能 |
| 星座圖 | 星座圖精度（包括內達因誤差和解調誤差）可以通過星座點的RMS誤差除以每個極化信號的電場強度來測量 | X | X |
| 星座延伸率 | 星座高寬比 | X | X |
| 星座相角 | 變送器IQ相角的測量 | X | X |
| 星座I和Q偏差 | 相對于原點的平均符號位置的度量 | X | X |
| 星座面具 | 用戶可設置的允許EVM級別。違反面罩的符號被計數 | X | X |
| 眼部決策閾值Q因子 | 實際獲得的Q將取決于數據信號的質量，信號幅度和用于數字化的示波器。使用Tektronix?DPO73304DX示波器（4-Ch），在40?GBaud時可實現20?dB的Q因數 | X | X |
| 決策閾值Q圖 | 顯示每個睜眼的BER與決策閾值。最佳決策閾值下的Q值是Q因子 | X | X |
| 信號光譜和激光光譜 | 在功率信號或激光相位噪聲的復平面FFT中顯示信號電場與時間的關系 | X | |
| MATLAB視窗 | 可以輸入在每次獲取和處理信號時執行的命令 | X | X |
| 測量與時間 | OUI中會顯示光場，符號中心值，誤差和平均波形隨時間的變化。可以使用適當?shù)腗ATLAB表達式繪制任何參數與時間的關系圖 | X | X |
| 3D測量 | 3D?Eye（復雜場值與時間的關系），以及用于符號和支路極化顯示的3DPoincaréSphere | X | |
| 差分眼圖顯示 | 模擬或顯示平衡或單端平衡檢測并顯示在“差分眼圖”中 | X | |
| 頻偏 | 信號和參考激光之間的頻率偏移顯示在“測量”面板中 | X | |
| 龐加萊球 | Pol混合信號支路的極化被跟蹤并顯示在龐加萊球上。PER被測量 | X | X |
| 訊號品質 | EVM，Q因子和掩碼違規 | X | X |
| 支流偏斜 | 在“測量”面板中報告每個支流的時間偏移 | X | X |
| CD補償 | 離線處理無內在限制–基于FIR的濾波器可根據給定的色散值在頻域中去除CD | X | |
| PMD測量 | PMD值顯示在“偏振”復用格式的“測量”面板中，帶有用戶指定的PMD訂單數量 | X | |
| 示波器和/或電纜延遲補償 | 電纜，示波器和接收器偏斜通過OUI中的插值得到校正。使用示波器UI可以進行其他電纜調整 | ±0.5納秒 | |
| 示波器偏斜調整 | 使用支持的采樣頭插件中的“延遲”功能可以調整等效時間示波器的偏斜 | ±100％ | |
| 校準程序 | 接收器偏斜，DC偏移和路徑增益不匹配混合角度和極化狀態已在工廠進行了校準 | X | X |
| 數據導出格式 | MATLAB（可通過MATLAB或ATE接口使用的其他格式）；PNG | X | X |
| 具有不同參數設置的原始數據回放 | 電影模式和后處理 | X | X |
| 誤碼率測量 | 計數的位數/符號 | X | X |
| 檢測到的數量或錯誤 | X | X | |
| 誤碼率 | X | X | |
| 差分檢測誤差 | X | X | |
| 保存采集到的檢測到的錯誤 | X | X | |
| 離線處理 | 在單獨的PC或示波器上運行軟件 | X | X |
| 相干眼圖 | 顯示同相或正交分量與時間的模2位周期。 | X | X |
| 電眼圖 | 顯示每個極化的計算功率與時間（模2位周期）的關系。 | X | X |
 |
|
