德國德圖 testo 350 煙氣分析儀藍色新版本 產品介紹：
產品型號：testo 350
產品品牌：德國德圖
產品類別：煙氣分析儀
產品備注：煙氣分析儀
德國德圖 testo 350 煙氣分析儀藍色新版本 產品描述：
testo 350 是德圖煙氣分析儀系列的拳頭產品，德國原裝生產，設計人性化，攜帶方便，是煙氣測量領域的理想工具。2017年底，國家環保部頒發了新標準——HJ 57-2017《固定污染源廢氣 二氧化硫的測定 定電位電解法》， 德圖公司積極對 testo 350進行了新型抗干擾傳感器、中國版固件等6項關鍵性升級（testo 350 煙氣分析儀藍色新版本）。
德國德圖 testo 350 煙氣分析儀藍色新版本 產品特點：
傳感器精準，操作直觀—— 設計堅固

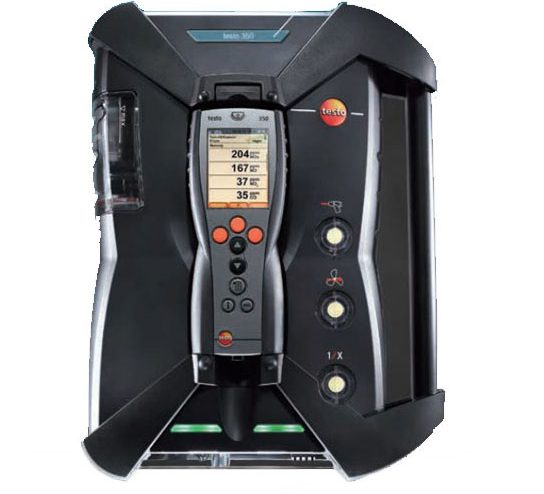

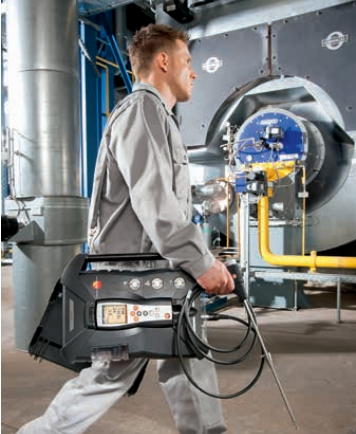

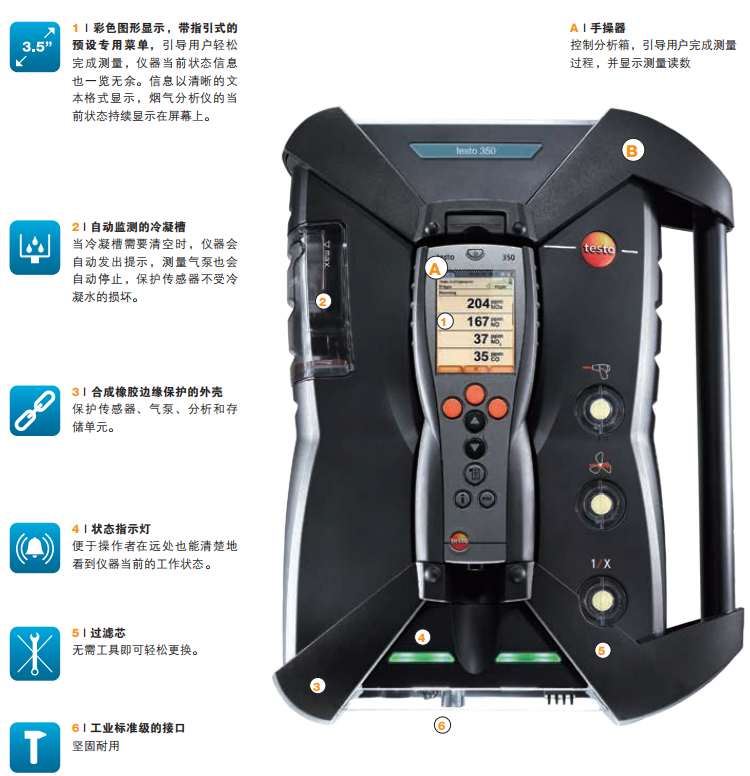

無論是專業的煙氣分析還是工業排放測量：testo 350 煙氣分析儀可執行多種不同的測量和分析任務，其設計結實堅固，可在苛刻環境下長時間工作，并擅長復雜的數據采集工作，令人印象深刻。testo 350 包含一個手操器和一個分析箱。手操器可分離，帶清晰的彩色圖形顯示屏，是 testo 350 的控制和顯示單元。分析箱設計堅固，內有氣體傳感器、測量氣泵和清洗泵、帕爾貼氣體預處理（選配）、氣路、過濾器、存儲芯片以及電源和可充電的鋰離子電池。

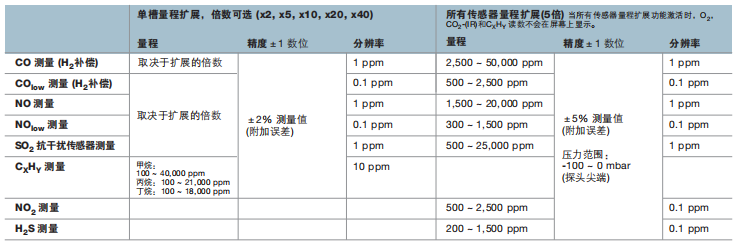

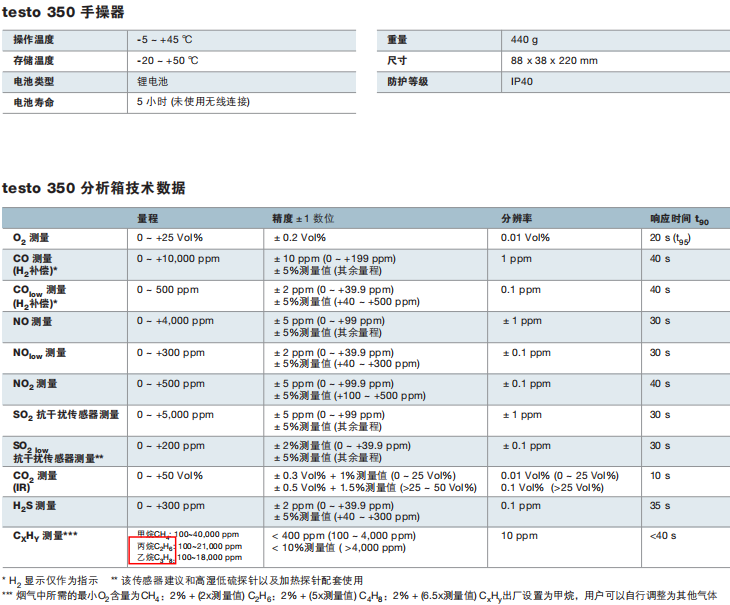

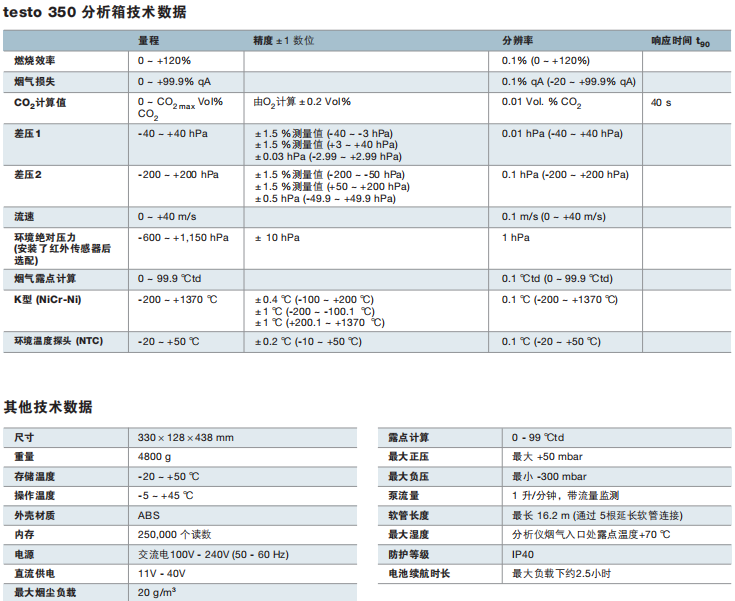

德國德圖 testo 350 煙氣分析儀藍色新版本 技術參數：
德國德圖 testo 350 煙氣分析儀藍色新版本 產品應用：
法定排放測量：符合性測試
全世界的大部分國家都對各種工業燃燒設備排放至大氣的煙氣有著嚴格的規定。因此需進行相應的測量工作，確保并定期證實煙氣中的污染物沒有超出法定的限值。用戶可使用煙氣分析儀 testo 350，進行法定排放測量前的預分析，或直接進行法定符合性測試（取決于不同國家的不同法規）。

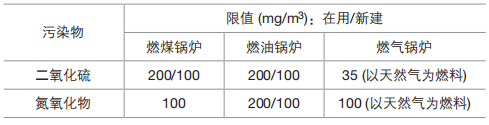

據環保部2011年頒布的《GB 13223-2011 火電廠大氣污染物排放標準》，SO2和NOX的排放限值越來越低（見下表），更有目前要執行的超凈排放，將燃煤電廠排放標準參照燃氣電廠排放標準：
而testo 350煙氣分析儀，卓越的前處理，加之NOlow低量程傳感器技術（精度在+2 ppm（0~39.9 ppm）超低濃度范圍內），SO2低量程傳感器技術（精度在+2 ppm（0~39.9 ppm）超低濃度范圍內），可輕松勝任這樣嚴苛的測量任務。
煙氣后處理系統的維護測量
因為法定排放限值的要求，煙氣后處理系統上游和下游的煙氣參數也需要進行測量，這時就需要一款可靠的便攜式煙氣分析儀了。除了防止設備損壞和污染而進行的常規性檢測外，煙氣測量還能提供有關于系統效率以及功能可靠性的相關信息。得益于儀器的總線功能，testo 350 煙氣分析儀可同時對煙氣后處理系統的上游和下游進行測量；從而實現快速簡便的系統分析評估。任何系統變更都可從測量協議中獲取。

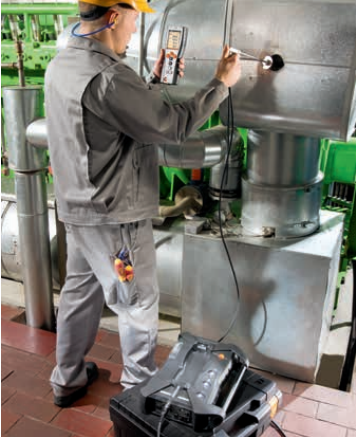

工業發動機的維護測量
用戶可使用 testo 350 對燃氣或柴油發動機進行優化配置，如調試階段，定期維護保養，或在運行情況不穩定時查找問題。測量通常需要進行幾個小時，發動機將得到優化，以最優的參數進行工作，滿足法律的相關限值要求。此外，發動機的排放氣體中常含有高濃度且波動的NO2，為獲得真正的NOx值，需分開測量NO和NO2的濃度。內置的氣體預處理模塊及配備了耐硫管的工業發動機專用采樣探針，可有效預防NO2和SO2吸附，無論環境條件如何，確保讀數經得起比對。
遇到高濃度CO時自動進入量程擴展
在對陌生的系統進行測量或操作環境不甚理想時，可能出現高排放值突發的情況 (如CO濃度可達50000 ppm)。此時量程擴展功能會自動開啟。可有效保護傳感器，延長其使用壽命。
煙氣處理系統測試專用的儀器菜單
該煙氣菜單提供催化轉化前和催化轉化后煙氣濃度的同步測量功能。兩個分析箱通過Testo數據總線電纜連接，兩個分析箱的測量值會并列顯示在手操器上，從而可以快速了解催化器的工作狀態。
空間距離
如果采樣現場和調試現場之間的距離較遠，可通過Testo數據總線電纜或藍牙?實現手操器和分析箱之間的連接。

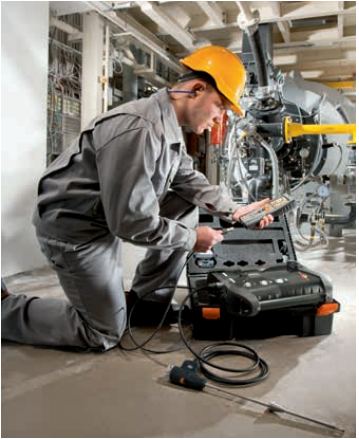

工業燃燒器的維護測量
不論使用燃燒設備的目的是什么，是供暖、發電、生產蒸汽或熱水，還是某些特殊材料的生產或表面處理，抑或是焚燒垃圾或廢物，想要科學地管理燃燒過程，最好的途徑必然包含對燃料、燃燒空氣以及它們相互之間關系的知識的了解。使用 testo 350，可對所有相關的氣體進行分析，優化燃燒過程。也就是說用戶可以對燃燒設備進行調試，直至實現其最優的運行狀態，從而在獲得燃燒效率最大化的同時，滿足和遵循相關的法律排放限值的要求。精準的煙氣分析儀 testo 350，適于在苛刻的復雜工況下使用，不僅可用于設備調試，還可在設備運行的同時對氣體進行分析。
苛刻條件下的高度可用性

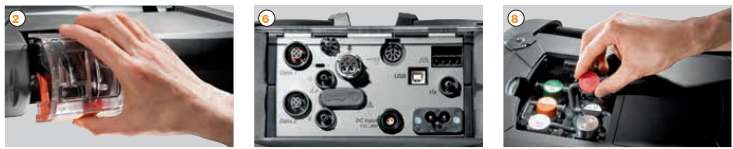

儀器診斷功能可提供相關的信息，告知用戶煙氣分析儀的當前狀態。testo 350 背部帶有寬大的檢修口，方便觸及內里的易損件，如傳感器、過濾器和泵等。用戶可在現場快速地對它們進行清潔和更換。傳感器是預標定的，更換后無需測試氣體即可使用。
長時間無人值守時也可保持測量的精確性
儀器內置的氣體預處理模塊可防止冷凝水進入儀器而造成損壞。產生的冷凝水自動被蠕動泵排空。此外，氣體預處理模塊和探針內部的PTFE軟管預防了NO2和SO2的吸附。
高濃度環境下測量無限制
在調試燃燒器和測量不熟悉的系統時，可能出現高排放值突發的情況，此時量程擴展功能會自動開啟。

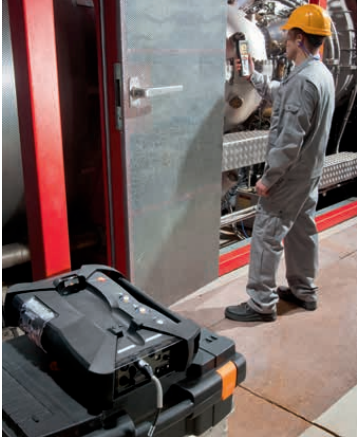

燃氣輪機的維護測量
無論是在運行過程中還是在定期檢測（據系統大小而定）時，燃氣輪機的煙氣排放都必須遵守法定的限值。需對系統的排放值進行檢測，從而符合法定限值和制造廠商的技術規格。運行良好的燃氣輪機，其CO和NOX值可能非常低。要持續確保測量的精確性，需防止讀數錯誤和因濕度導致的NO2吸附。由服務工程師首先將燃氣輪機調至不同的負載階段，對其煙氣進行測量。舉例來說，煙氣中的O2含量可用于分析燃料/空氣的混合比例。CO和NOX值則反應了系統當前的狀態信息。
低濃度環境下NOX的精確測量
在對低NOx排放的燃氣輪機進行測量時，其煙氣測量對精度有著很高級別的要求。得益于可同時配置NO2傳感器和分辨率高達0.1 ppm的特殊低濃度NO傳感器，testo 350 能輕松滿足這樣的測量要求。此外，內置的氣體預處理模塊及配備了耐硫管的特殊工業發動機探針可有效預防NO2吸附，無論環境條件如何，確保讀數經得起推敲。
簡單、精確的測試氣體校準
為滿足最高精度及比對的要求，如有需要，testo 350 也可使用測試氣體進行調試校準。
適用于苛刻環境條件
特殊的腔室及密閉的冷卻回路將儀器元件及傳感器與外部環境空氣隔離開來。傳感器室與其他儀器組件又是熱隔離的，從而減少了因熱影響導致的傳感器漂移。
低濃度CO傳感器與量程擴展功能的有機結合
量程擴展倍數可自由選擇，因此配置低濃度CO傳感器（量程500 ppm）也可輕松擴展到最大測量濃度20000 ppm，比如說啟動燃氣輪機或在不同的負載階段進行檢測時。
熱處理分析
在過程燃燒系統中，在玻璃、陶瓷和水泥工業的連續式作業爐內，或煉鋼的淬火爐中，物質可能會從被處理的產品中進入煙氣，增加了燃燒系統的排放。反之亦然，污染物也可能從氣體成為被處理的產品的一部分。使用 testo 350 可以防止這種危害的發生。監測相關工藝的氣氛可確保所加工產品的最優品質。氣體分析可提供有用的信息，幫助用戶采取一些和工藝過程相關的措施，比如爐膛內部的設計、火焰控制、燒結制品、爐膛溫度，或助燃空氣的供給等。同時煙氣分析可幫助系統優化運行，節約成本并確保安全。
非常適于長時間測量
在預設的測量程序的控制下，testo 350 可連續多天對爐期進行監測和分析。儀器可自動進行測量并將數據保存到自帶的內存中，也可通過PC機或easyEmission軟件直接進行控制。
不同測量點的同步煙氣分析
為建立大型系統中爐膛氣氛和各燃燒區域間的同步測量，可使用Testo數據總線連接多達16個的分析箱，形成一個測量系統。
高濃度測量的理想工具
當儀器記錄到的最高濃度達到%級別時，量程擴展功能會自動開啟。確保測量過程不會中斷。傳感器負載不會大于低濃度時的負載，從而最大限度地延長傳感器的壽命，節約額外更換傳感器的成本。
工業標準的儀器功能提供更大的安全保障
密閉的冷卻回路將儀器元件及傳感器與外部環境空氣隔離了開來。testo 350 從而可以直接在粉塵和臟污的環境中使用。儀器外殼堅固，集成了防撞保護功能，確保了運輸及攜帶的安全。

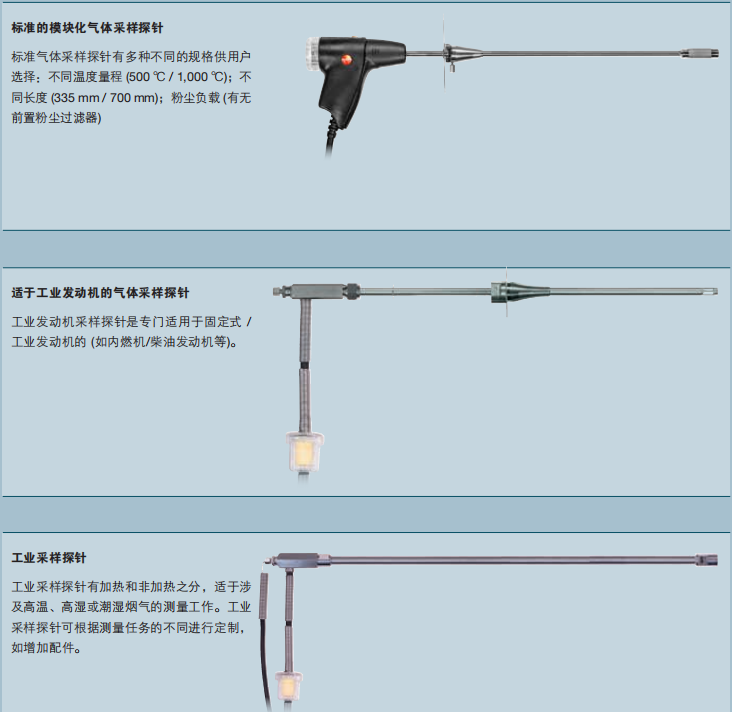

德圖的采樣及預處理系統——豐富探頭群
德圖煙氣分析儀的探針是由我們的工程師特別設計的，可在高濕度、高粉塵的環境進行測量，即便是在非常高溫的條件下，都能保持測量的可靠和精準，是由專業人士設計，供專業人士使用的專業產品。

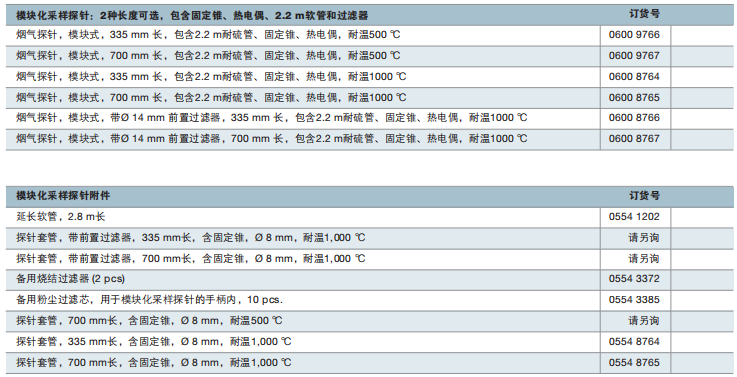

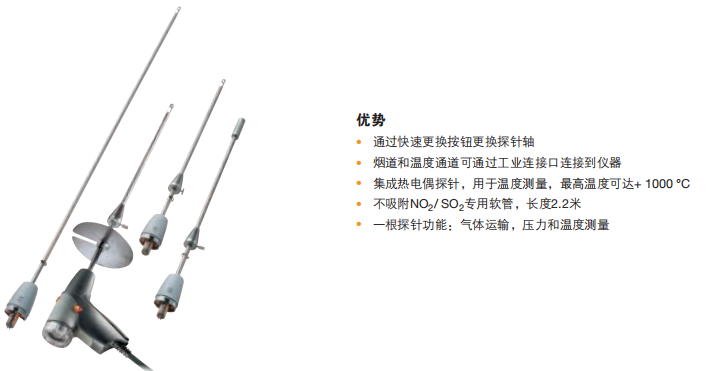

標準的模塊化采樣探針
測量的難點
針對燃燒設備的多種用途：用于產生熱能、發電、水蒸汽、熱水，或者用于某些材料的生產以及表面處理，用于焚燒廢棄物和廢料。這意味著需要采用不同的氣體采樣探針來進行不同應用中的測量，以及使用不同燃料的工況和產生不同污染物的工況測量。
解決方案
用于煙氣采樣，煙氣溫度和煙氣流量測量的模塊化煙氣探針（335毫米/ 700毫米）可以通過標準的工業連接口方便地連接到測量儀器。根據現場的實際情況，可以非常方便的改變探針的長度和探針是否配有預過濾器。探針的耐溫以及內置的熱電偶可以測量不同溫度范圍（+500 °C / + 1000 °C）的溫度。

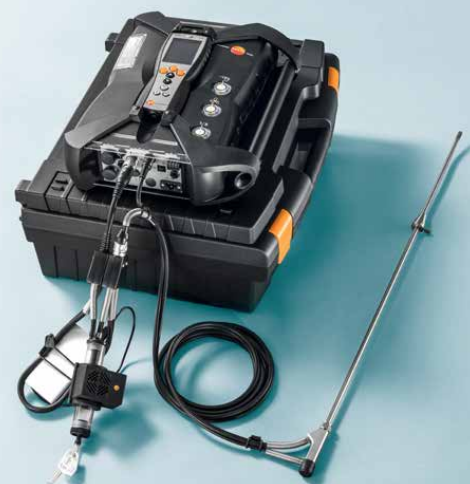

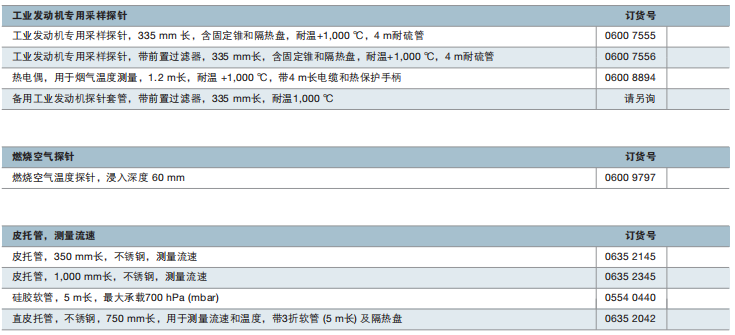

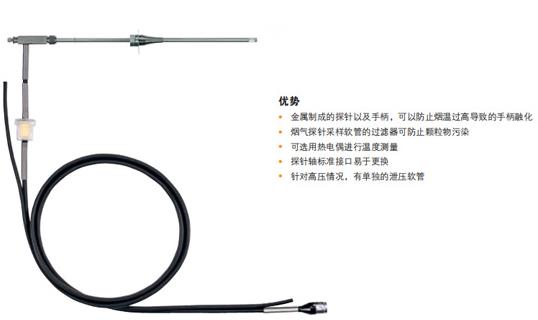

工業發動機采樣探針
測量的難點
為了將工業發動機調整到最佳運行狀態，以符合限值規定，通常需要幾個小時測量。特別是，發動機廢氣中高濃度和大波動的NO2，必須單獨測量NO和NO2以獲得真正的NOX值。在這些應用中，煙氣探針會暴露于高溫（例如手柄）并且排氣中存在高壓。
解決方案
在固定工業發動機（如燃氣/柴油發動機）上進行煙氣測量時，煙氣探針性能卓越。由于它完全由金屬制成，因此可防止手柄因煙氣管道熱輻射而融化。煙氣探針可用于煙溫高達+1000 °C的工況。測量也可以在高壓下進行（最高可達100 mbar）。煙氣探針的采樣軟管內有一個附加的過濾器，可以防止顆粒物污染。
熱電偶可以并行測量煙氣中的溫度，并包含防熱手柄，可防止金屬手柄上的任何燃燒。

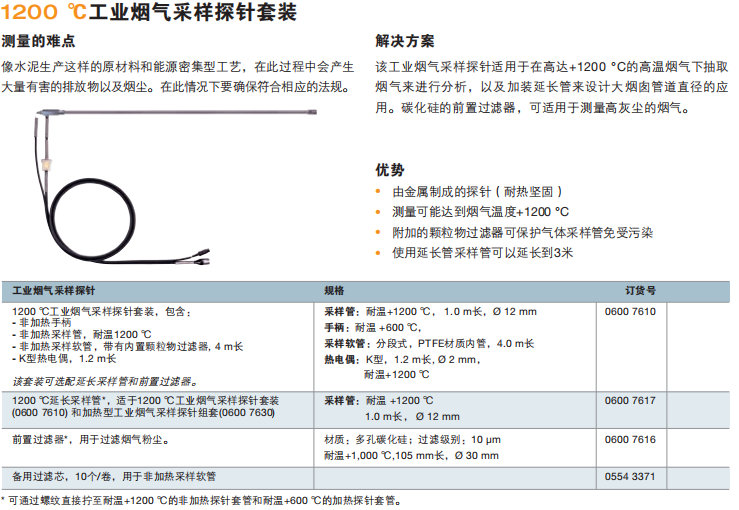

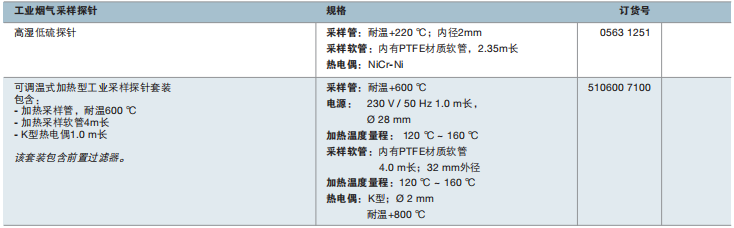

工業煙氣采樣探針
測量的難點
在高濕度煙道氣的條件下（例如噴淋塔），需要準確測量SO2（極易溶于水）和NOX。
解決方案
德圖專門開發了低濃度SO2傳感器以及非加熱的高濕低硫探針和加熱型工業煙氣采樣探針，用于測量脫硫裝置中低濃度的SO2。為了進行準確的測量，可以將加熱型探針和非加熱型探針進行配合使用。配有testo 350煙氣分析儀和帶有蠕動泵的帕爾貼氣體調節裝置，用于自動冷凝排水。可以完美測量在高濕低硫工況下的低濃度SO2測量。
為什么使用加熱氣體采樣探針？
根據工況，煙氣中濕度非常高，當溫度下降到露點以下時，形成冷凝水。此時二氧化硫（SO2）會溶解到冷凝水中。加熱型工業采樣探針可防止冷凝（探針加熱到200 °C ；采樣軟管加熱> +120 °C）。確保了不產生冷凝水，從而可以準確測量SO2。
工業煙氣采樣探針
德圖的采樣及預處理系統——預處理器

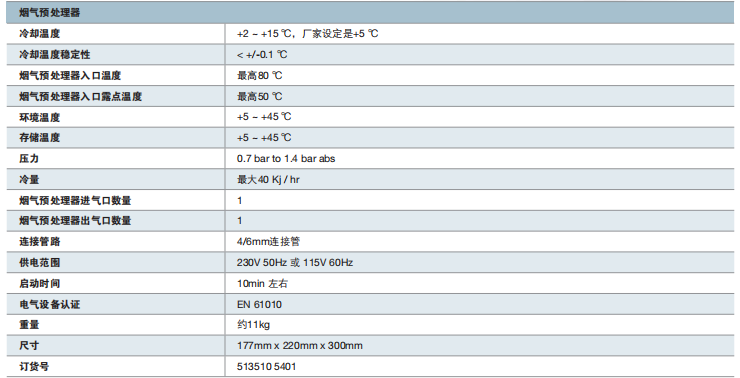

德圖便攜式外置煙氣預處理器
-外置式，小巧緊湊，
-更強勁，冷凝除水，防止損失。
針對濕法脫硫后，煙氣水分較大，會影響測量以及損壞傳感器，德圖儀器最新推出-德圖煙氣預處理器，配合著德圖高濕低硫探針或者加熱探針測量在高濕低硫工況下的超低濃度的二氧化硫。

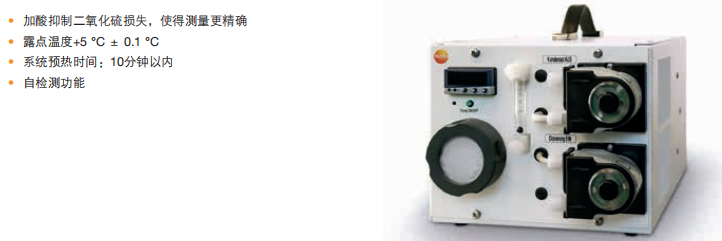

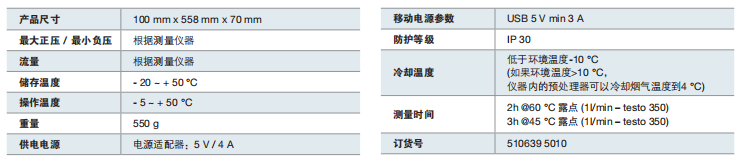

testo 3007 加酸型低損失煙氣預處理采樣系統
便攜式煙氣預處理器設計應用于不同地點的冷凝采樣煙氣。此預處理系統也可以用于長時間監測。為防止二氧化硫損失，此便攜式煙氣預處理器采用加酸方式抑制冷凝水對二氧化硫的吸收，有效降低二氧化硫損失，更適用于高濕度、低濃度含量煙氣工況。蠕動泵將保證連續不斷的除去冷凝物，這樣可以保證長時期的無故障的測量工作。與之搭配的過濾系統由帶有濕度警報系統的過濾類型進行操作，以此來控制氣泵是否關閉。樣氣出口處安裝了一個流量計，并可選配流量報警。

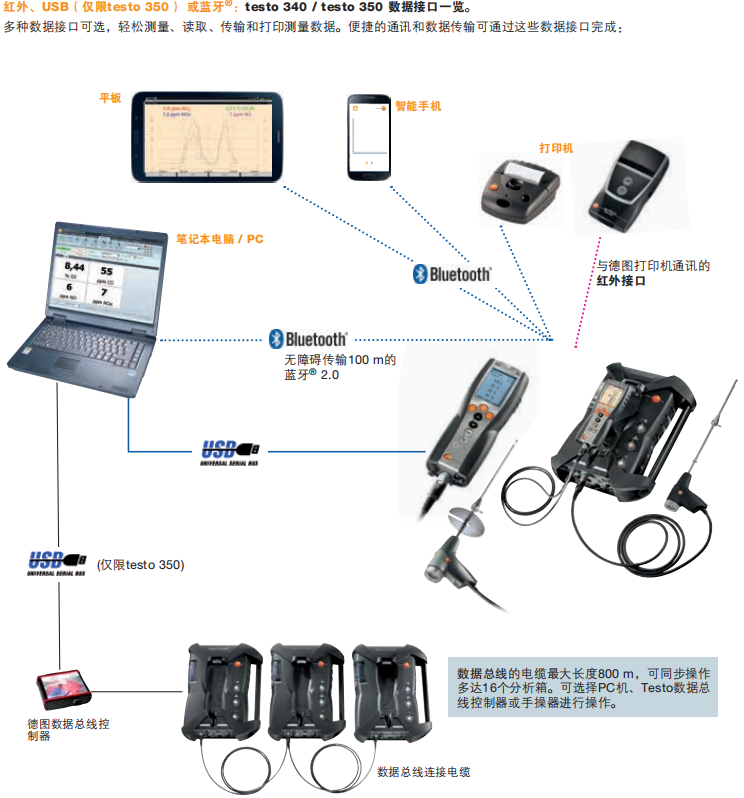

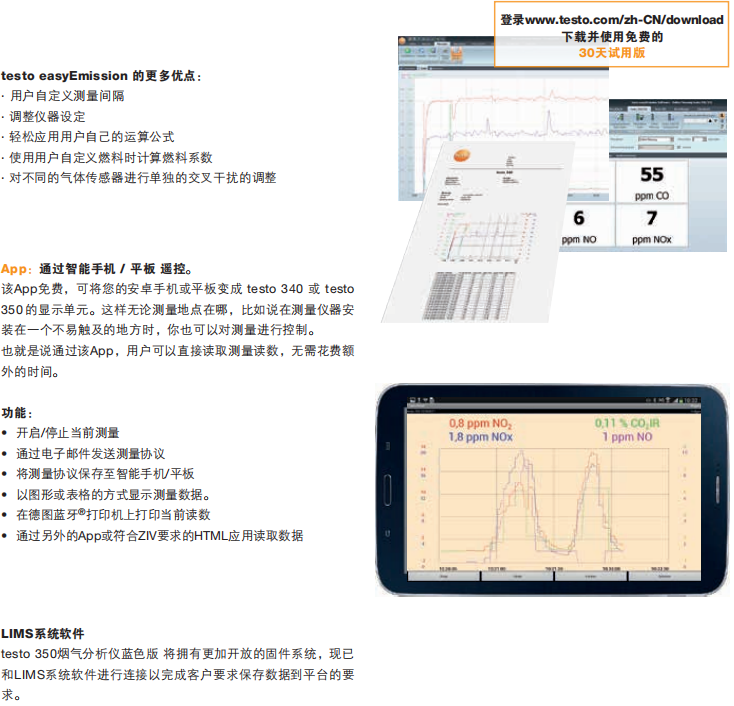

簡便的測量數據管理
testo easyEmission 軟件：讀取、編輯、展示并管理數據。
testo easyEmission 軟件可用于讀取、編輯、展示和管理 testo 340 或 testo 350 以及 testo 350 Blue 的測量數據。另外，測量儀器還可通過藍牙?或USB端口直接與 testo easyEmission 相連，進行在線測量。在線測量可在測量工作進行的同時，在屏幕上實時
顯示測量值。讀數可以以圖形或表格的方式顯示。一旦測量完成，讀數即可輕松轉換成為Excel表格。用戶也可選擇另外一個選項，將測量協議存成PDF格式。 軟件還提供另外的選項，根據要求生成特定客戶的特定應用的測量協議。

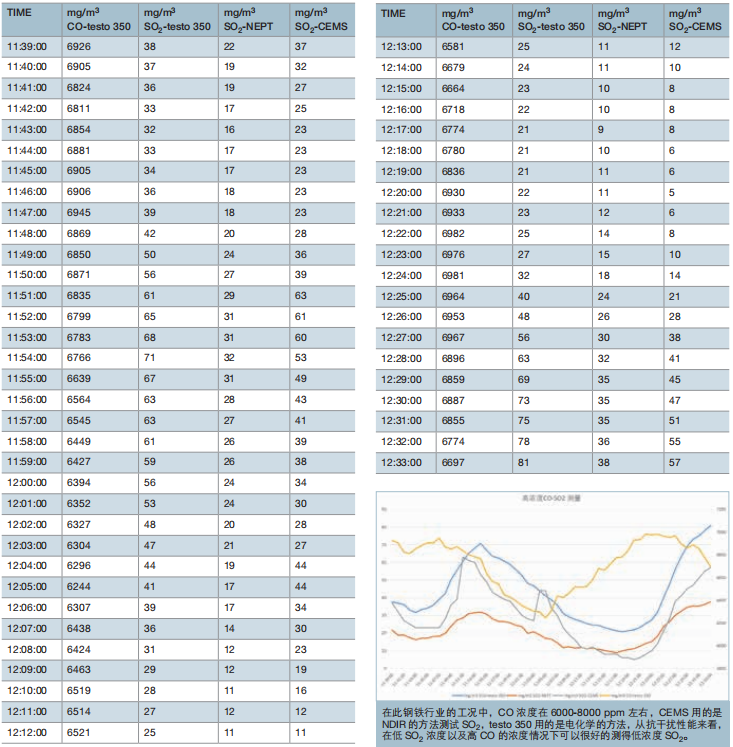

新型抗干擾SO2傳感器，無懼高濃度CO——實測案例
2016-2017 年，德圖德國總部派同事來中國調查市場情況，得知在鋼鐵行業以及燒結等工藝中遇到：在高濃度 CO 的工況下（CO 超 過 3000 ppm），SO2 的測量數據不準確，干擾無法消除。總部收到建議后，令研發部門開發新型抗干擾傳感器，針對高濃度 CO 的工況，可以準確測得 SO2 的濃度。
德圖 testo 350 藍色版配置的新型抗干擾 SO2 傳感器，可以準確測量高濃度 CO 工況下的 SO2 濃度。
德圖煙氣分析儀傳感器，不受氨逃逸影響
行業背景：
2010 年 12 月 3 日，據《上海證券報》援引行業人士的話報道，“十二五”期間節能減排將增加“脫硝”這一約束性硬指標；預計“十二五”及“十三五”期間，國家在這一領域的投資需求將分別達萬億元。報道稱，中國化工信息中心副總工程師徐京生是在中國精細化工產業發展研討會上做出上述表示的。她進一步指出，國家在“十二五”期間會將氮氧化物也列入節能減排的總量控制范圍，而控制氮氧化物的實質就是“脫硝”；今后會像強制“脫硫”一樣實施強制“脫硝”。脫硝工藝中，未參與還原反應的 NH3 可能會逃逸出來。
挑戰：南方某水泥廠聯系德圖提出，他們發現最近氨水量日漸增長，那氨逃逸的量也會日漸增長，這時候氨逃逸出來的 NH3 是否會影響德圖煙氣分析儀，導致測量數據不精確呢？如果是，在環保督查的時候才發現會引起很大的問題。
解決方案：
針對客戶提出 NH3 是否會影響德圖的煙氣分析儀，對于 SO2 傳感器，當 NH3 濃度高于 2,000 ppm 時，會使得傳感器的反應速度變慢。當 NH3 濃度低于 500 ppm（短時間測量）或者低于 100 ppm（長時間測試），對 SO2 傳感器沒有影響。對于二氧化硫以外的其它傳
感器，即便 NH3 高于 10,000 ppm，也沒有任何影響，可以通過傳感器內部的不飽和過濾器進行過濾。德圖煙氣分析儀傳感器是非常適用于水泥廠等工況。
成效與優勢：
針對國家環保局制定的關于固定污染源的廢氣 SO2（HJ57-2017）、NOx（HJ693-2014）以及 CO（HJ973-2018）中規定，需要有氣體過濾器來過濾對該傳感器有影響的氣體。而德圖的煙氣分析儀都具有相關的不飽和過濾器，客戶完全不用擔心此類問題，且德國的傳感器均是經過預標定且即插即用的。

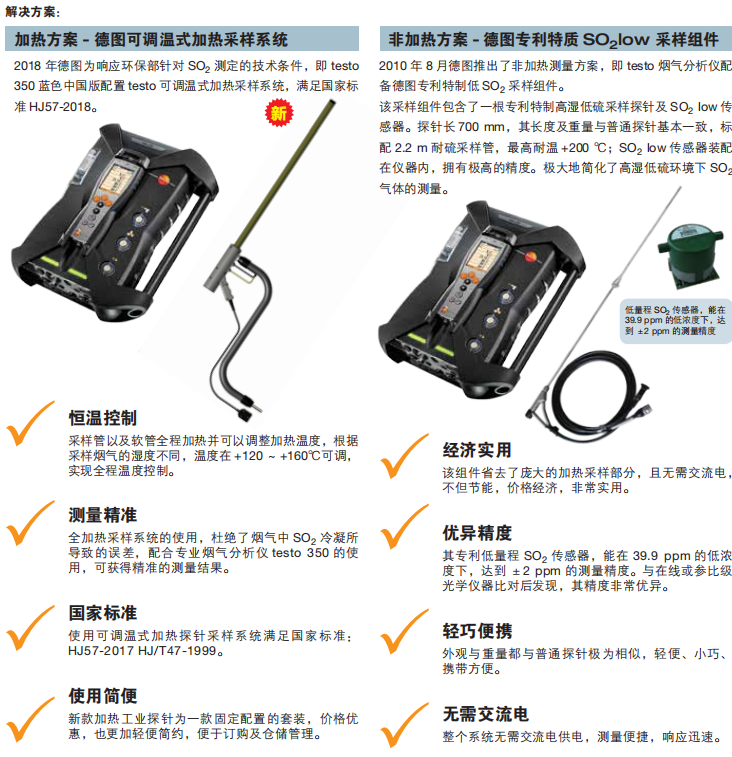

高濕低硫專業解決方案
行業背景：脫硫一般可分為燃燒前脫硫、燃燒中脫硫、燃燒后脫硫，其中燃燒后脫硫又可成為煙氣脫硫（FGD），即除去煙氣中的硫及其化合物的過程，已到達環境要求。濕法脫硫主要是使用石灰石（CaCO3）、石灰（CaO）或碳酸鈉（Na2CO3）等漿液作洗滌劑，在反應塔中對煙氣進行洗滌，從而除去煙氣中的 SO2。經過不斷地改進和完善后，技術比較成熟，而且具有脫硫效率高（90% ～ 98%），機組容量大、煤種適應性強、運行費用較低和副產品易回收等優點。但是濕法脫硫后出口煙氣的溫度低，濕度達到飽和，SO2 含量低。
挑戰：全國各個電廠都是以濕法脫硫為主的脫硫方式，遼寧電科院提出，在飽和濕度以及低溫的情況下，是否可以減少 SO2 的損失，因為 SO2 濃度本身很低，在經過因為降溫而使得氣態水轉為液態水，吸收了一部分的 SO2。使得在工況中測得的 SO2 數值比實際低，
并在長時間測量中，發現損失率逐漸攀升。

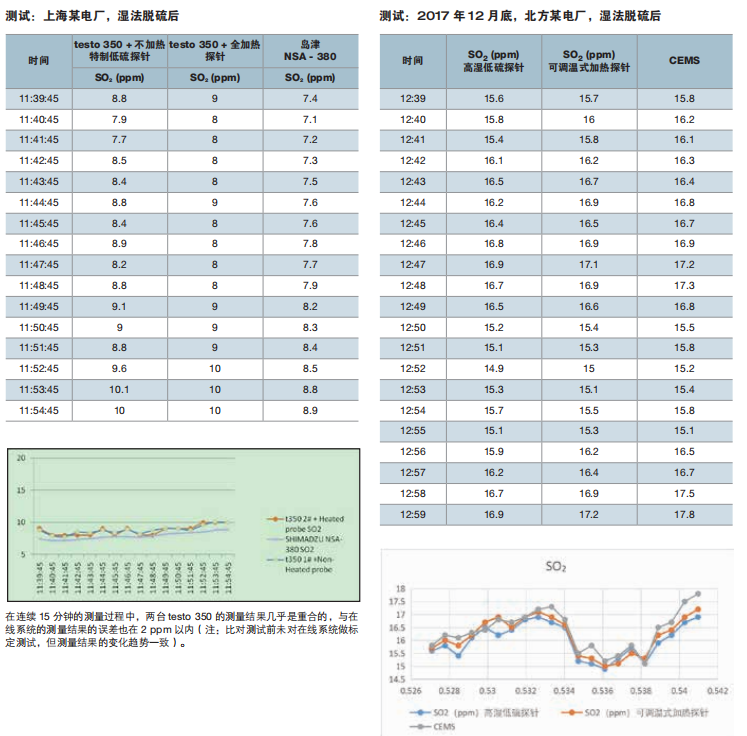

高濕低硫比對測試
 |
|
