英國HWM(豪邁) Intelligens Flow 污水管網超聲波多普勒流量計產品介紹：
產品型號：Intelligens Flow
產品品牌：英國HWM(豪邁)
產品類別：流量計
產品備注：水管網超聲波多普勒流量計
英國HWM(豪邁)Intelligens Flow 污水管網超聲波多普勒流量計產品概述：
當前國內各大城市面臨內澇頻發的嚴峻形勢，地下排水管網超負荷運行，紛紛“看海”。為應對這個問題，國家正在全面推行海綿城市的建設，目標核心為80%的降雨就地消納和利用。污水管網流量計可通過測量進入井內的徑流量來驗證目標實施的效果。
污水管網內的長期流量監測可以減少管網內頻繁污染物質堵塞情況的發生，在堵塞即將開始的時候發出報警及時排查。同時，流量也可以反映管網運行健康狀態，為建模提供數據基礎。
多普勒探頭可以測量管道內的平均流速，該探頭發射超聲波光束，水中顆粒物質或氣泡將光束反射回來，探頭接收信號后分析數據得出流速，同時自帶溫度傳感器可以進行溫度補償?shù)玫礁_的流速。
液位通常采用浸沒式探頭，也可選用我們的Sonicsens 2超聲波液位計。自帶的液位轉換流量軟件，可進行流量數據的確認和校核。

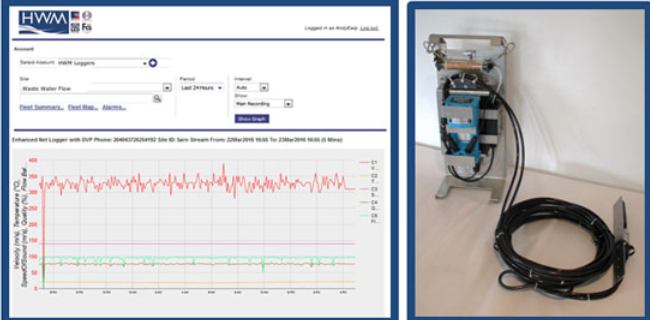

HWM的Intelligens Flow 污水流量計，結合先進的電子和通信技術，實現了在高濕，易燃易爆氣體環境下精確的流量測量。流量選用了HWM最新的Intelligens and COMLogTM IS dataloggers數據記錄儀作為數據采集、處理、分析和傳輸?shù)慕K端，實現了流量計算與數據傳輸?shù)母叨燃桑瑥亩沽髁坑嫿Y(jié)構緊湊，復雜度降低，更利于長時間穩定的運行。
英國HWM(豪邁) Intelligens Flow 污水管網超聲波多普勒流量計產品特點：
1. 流量計主機與數據傳輸高度集成，為一體化設備，面積速度傳感器通過軍工接口與HWM*先J的Intelligens and COMLogTM IS 數據記錄儀連接，高度封裝；
2.?流量計應可以同時監測液位、流速，溫度，多普勒信號質量以及流量，具有固定或者可變的聲速校正；
3.?依靠系統提供的信號質量、電池電量、溫度等數據實現系統診斷，便于部署和維護；
4.?面積速度傳感器測量范圍：雙向流速 0.01-5 m/s，分辨率1mm/s；
5.?面積速度傳感器精度：流速大于0.5m/s精度為± 2 %， 流速小于0.5m/s，精度為0.01 m/s，；
6.?液位傳感器標準采用壓力傳感器，含通氣干燥管，可選超聲波液位計，標準測量范圍為3.5m（其他量程可選），精度±1%；
7.?電池支持傳感器持續工作2年（每2分鐘的采樣頻率）或5 年（每15 分鐘的采樣頻率）；
8.?數據記錄儀可存儲兩百萬條讀數，采樣頻率應為1分-24 小時可調；
9.?先進的數據記錄和報警功能，例如具有第二通道功能，在主記錄工作的基礎上，第二通道能夠以更大的采樣頻率監測數據異常，支持閾值，變化率、差值等多種報警方式；
10.?遠程GPRS或者3G（可選）蜂窩通信，雙向通信，可以遠程配置和固件程序升級，減少去現場的成本；
11.?防護等級應為IP68，防腐蝕（包括通信天線），IEC Ex本質安全認證；

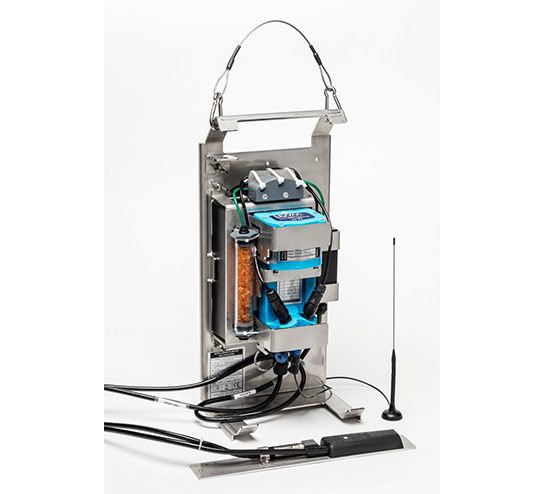

12.?自帶不銹鋼支架，便于現場安裝和維護；
13.?工作溫度： -18 oC 至 +60 oC；
英國HWM(豪邁) Intelligens Flow 污水管網超聲波多普勒流量計產品應用范圍：

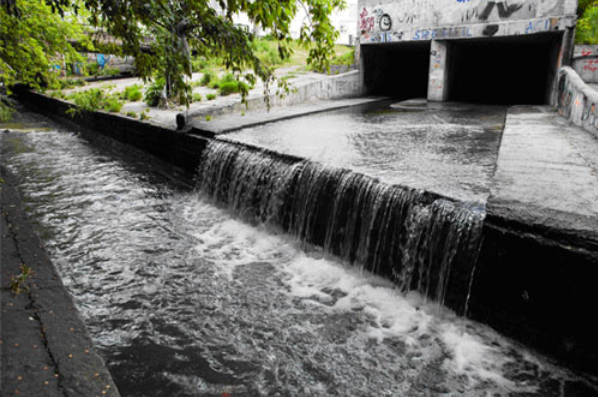

可用于污水管網、合流制管網、雨水管網、河道及明渠等。具有ATEX/IEC Ex Zone 1防爆認證，采用GPRS或3G通訊模塊。可以短期或長期監測，不銹鋼外殼，可以很容易實現井壁的安裝。
英國HWM(豪邁) Intelligens Flow 污水管網超聲波多普勒流量計產品技術參數：
| 數據記錄儀 | 傳感器輸入 | 多普勒效應速度傳感器，浸沒式壓力傳感器，可升級至最多4個輸入可配置脈沖或者狀態輸入 | |
| 內存 | 主記錄可以存儲兩百萬條讀數 | ||
| 電源 | 標準工作狀況下，5年的電池壽命，低電壓報警 | ||
| 采樣頻率 | 5秒-24小時 | ||
|
第二通道 |
能夠配置記錄最大流量數據，平均最小值，平均最大值，或者兩個數據之間的持續時間，以平滑曲線，避免0值 | ||
| 可配置信息 | 未來某時間開始，采樣和發送頻率，存儲方式，工作時間，報警方式，單位，液位校準，狀態校準，顯示控制，工作語言 | ||
| 通信方式 | GPRS 數據至第三方數據庫，或者 HWM的數據接收服務器DataGate SMS作為備份的通信方式* 3G可選 | ||
| 工作溫度范圍 | -20°C to +60°C (-5°F to +140°F) | ||
| 防爆等級 | ?? ATEX/IECEx Zone 0 認證 | ||
| 尺寸 | 加強ABS塑料外殼 ，高200 x 寬97W x長 88mm | ||
| 重量 | 1公斤 | ||
| 防護等級 | IP68 | ||
| 流速傳感器 |
速度 |
測量原理 | 內置高速數字信號處理單元，采用1MHZ的雙多普勒信號發生器 |
| 測量范圍 | 雙向流速0.01-5 m/s | ||
| 精度 | ± 2 % 讀數 如果 流速大于0.5m/s
± 0.01 m/s 如果 流速小于0.5m/s |
||
| 分辨率 | 1 mm/s | ||
| 最小液位 | 傳感器之上15 mm- 20mm | ||
| 單位 | m/s | ||
|
溫度 |
測量范圍 | -10 oC to +85 oC (14°F to 185°F) | |
| 精度 | ± 0.5 oC (± 0.9°F) | ||
| 分辨率 | 0.5 oC (0.9°F) | ||
| 聲波校準速度 | 固定或者可變 | ||
| 工作溫度 | -20 to +60 °C (-4°F to 140°F) | ||
| 尺寸 | Polyurethane, PVDF, 316 不銹鋼 高19 x寬 46x長122 (mm) | ||
| 重量 | 1.1kg包含連接線 | ||
| 防護等級 | IP68 / NEMA6 | ||
| 防爆等級 | ATEX and IECEx Zone 1認證 | ||
| 液位傳感器 |
液位 |
測量原理 | 典型條件下安裝在 多普勒探頭的支架上，也可以根據需要單獨安裝. |
| 量程范圍 | 0-150mBar or 0-350mBar其他測量范圍可選 | ||
| 精度 | 0,1% 測量范圍 | ||
 |
|
